工业设计的细节图谱中，有这样一种元素：它既像产品的“呼吸通道”，调控着气流与散热；又似视觉的 “分割密码”，塑造着产品的肌理与气质 —— 它就是“孔洞”设计。这些孔往往都是伴随形式与功能共同存在，既满足功能的需求，如散热、过滤、发声等，同时经过设计，这些孔的造型又相得益彰，亦可成为整个产品的亮点。

本期提纲：
·什么是“孔洞”设计
·产品“孔洞”的核心分类
·产品中经典“孔洞”设计案例

（什么是“孔洞”设计）

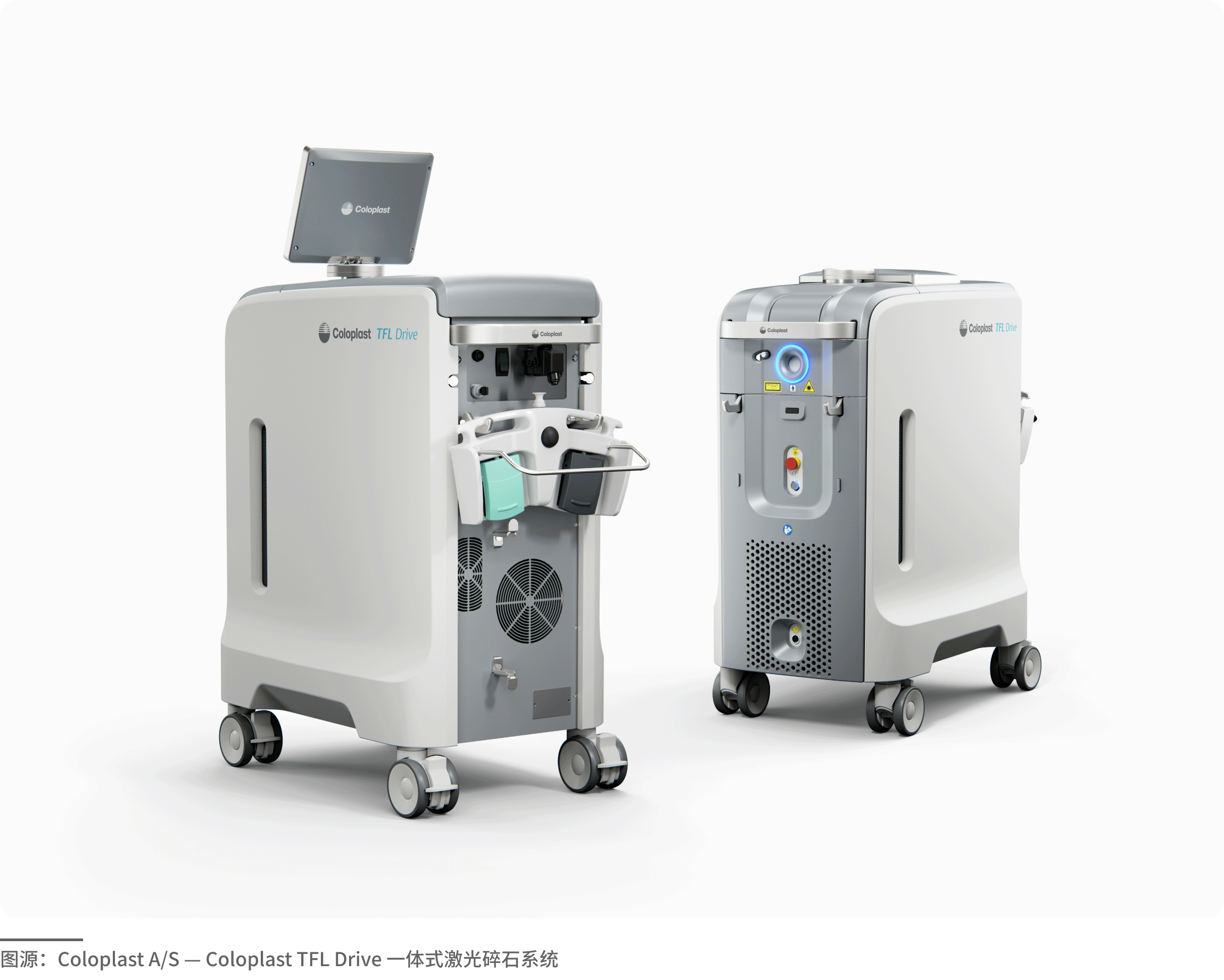

“孔洞设计” （Punch-Hole Design）是指在产品表面或结构中刻意创造的开孔、镂空或负空间，是一种兼具功能性与美学价值的核心设计手法，通过对孔的形态、尺寸、排列、位置、深度和工艺的系统规划，实现产品功能落地、体验优化与视觉表达的深度协同。“孔洞”设计已成为现代产品设计，尤其是医疗产品和智能消费设计中一种极其常见且重要的设计语言。

（产品孔洞的核心分类：每一处开孔皆有目的）

在工业产品设计中，光滑完整的外观往往是大众对产品美感的基础认知，而分布在产品壳体、面板、侧壁的各类孔洞，常被视作最简单的附属结构。多数人认为孔洞只需按需开孔、无需复杂设计，但在专业工业设计落地流程中，孔洞是平衡产品功能、结构、美学、工艺与成本的核心细节。工业产品的孔洞绝非随意开设，根据设计用途可划分为功能性孔洞、结构性孔洞、美学交互孔洞、工艺预留孔洞四大类别，不同孔洞有着明确的设计标准与优化逻辑。

1.功能性孔洞：保障产品基础使用属性
功能性孔洞是产品最基础的开孔类型，直接决定产品使用性能，涵盖散热、传音、防水透气、走线、安装固定等场景。

·散热通风类
通过特定孔径与阵列设计（如网格、圆孔）引导空气对流，排出设备热量或保证内部空气流通，需平衡散热效率与防尘需求。行业通用经验显示，常规塑胶壳体散热孔径建议控制在3-8mm，金属钣金壳体可适当缩小孔径；孔位需避开内部发热核心元器件与密封结构，避免热堆积，同时防止灰尘、水汽直入机身。

·声音传输
为扬声器、麦克风、听筒提供声学通道，孔洞的大小、密度和排列方式直接影响声音的频响、音量和降噪效果。设计核心为平衡通透率与密封性，孔径通常设定在0.8-2mm，孔距均匀排布，搭配防尘网使用。

·防水透气
适配户外设备、医疗设备、卫浴电器，主要用于平衡壳体内外气压，防止负压积水。这类孔洞需搭配防水透气膜使用，微孔孔径一般控制在0.1-0.5mm，同时预留膜片贴合台阶，保证压合密封性，兼顾透气泄压与防水防尘等级。

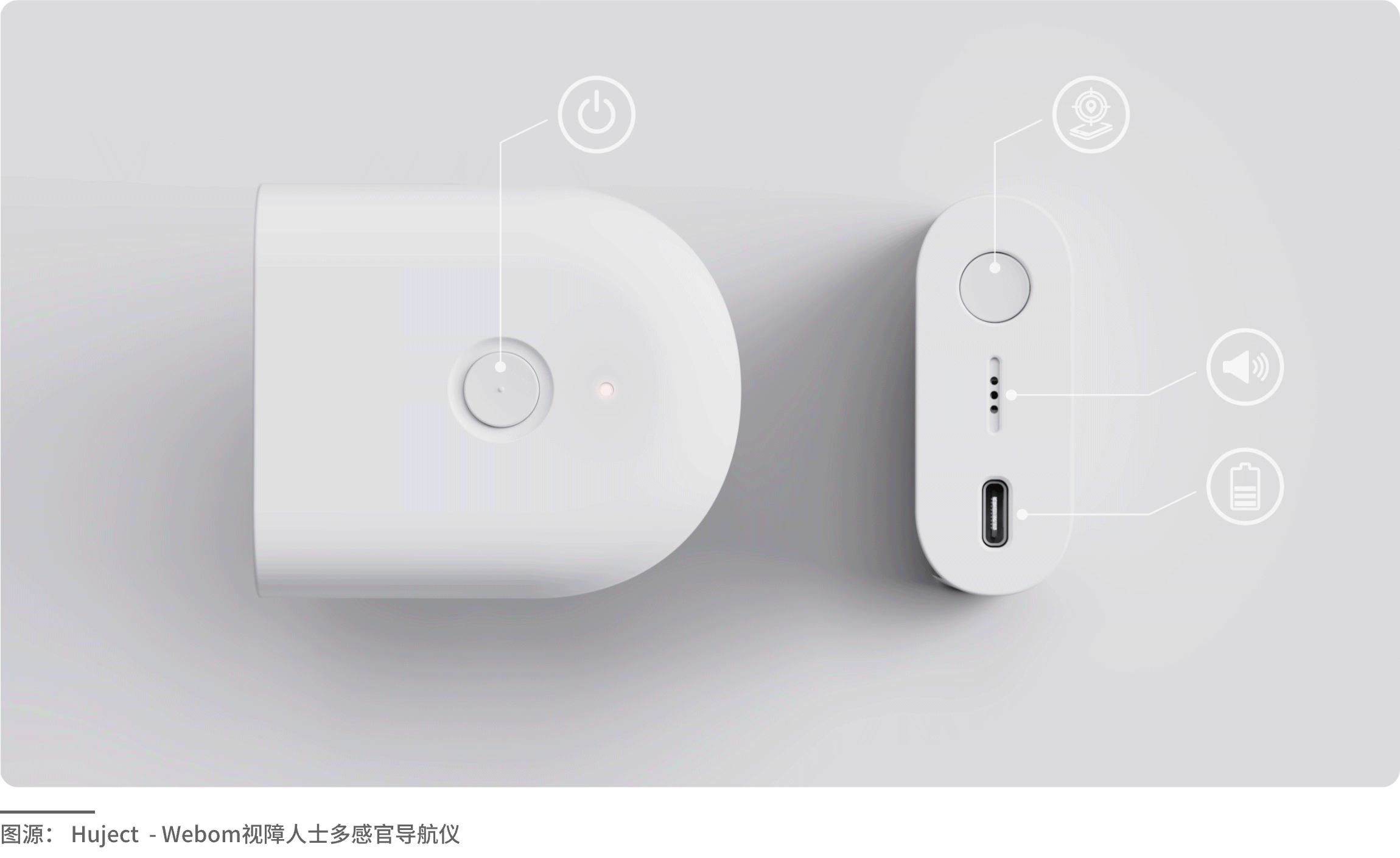

·交互与接口

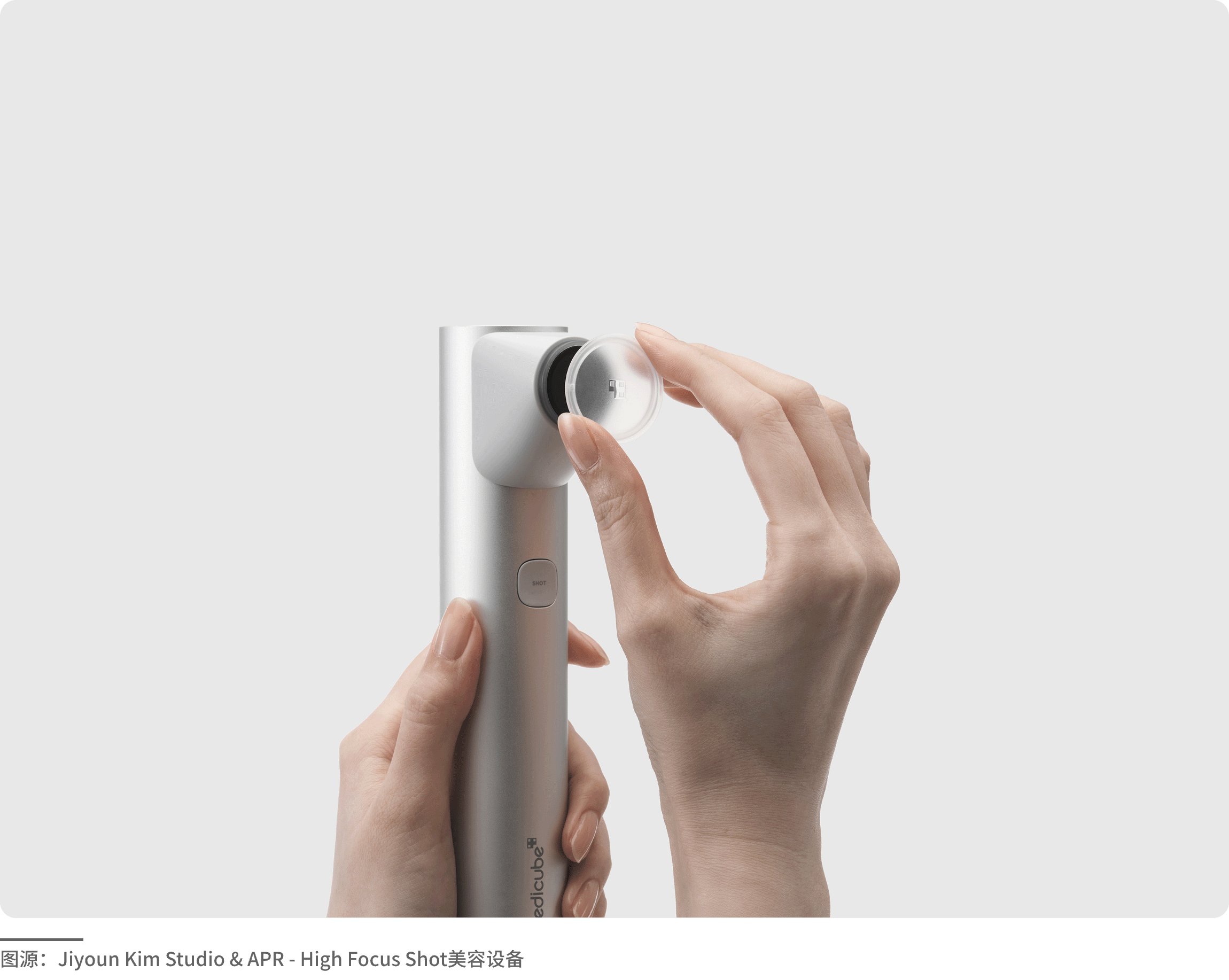

充电口、按键孔、挂孔、指孔等，直接服务于用户操作，需匹配人体尺寸与使用习惯，兼顾操作手感与安全性。为物理按钮、调节旋钮、卡托等提供活动空间或穿过路径，是用户与产品物理交互的基础。

2.结构性孔洞：优化产品力学与量产性能
结构性孔洞隐藏在产品非外观面，服务于产品结构强度、轻量化、注塑成型，是工程师极易忽视却至关重要的设计细节，直接影响量产稳定性。

·结构与轻量化
常见于大型塑胶壳体、铝合金工业设备外壳。在不破坏主体受力结构的前提下，开设规则孔洞降低产品自重、减少原材料消耗。材料力学设计规范明确，脆性材料孔边需增设圆角，圆角半径≥0.02D（D为孔径），以此降低应力集中风险。

 ·成型辅助类
注塑件的孔洞可辅助模具排气，避免困气导致的填充缺陷；同时减少塑件与模具的接触面积，降低吸附力，让脱模更顺畅，还能改善厚壁区域的冷却均匀度。

·应力释放孔
在产品转角、拼接缝隙等应力集中区域增设小孔，分散外力冲击，防止运输、使用过程中壳体开裂。金属材质开孔需严格把控壁厚比例，常规工况下壁厚t≥0.25D~0.5D，保障结构承载力。

3.美学交互孔洞：提升产品质感与使用体验
随着工业产品审美升级，孔洞不再局限于实用功能，逐步成为外观设计的重要元素，兼顾人体工学与视觉美感。

·秩序与韵律
通过规律、对称的几何排列（如矩阵、条纹）营造简约、精致的秩序美感，同时有助于引导空气流动。

·渐变与动感
通过孔洞的密度或大小进行渐变排列，创造视觉的流动感和速度感，增强产品的动态视觉表现（如渐变打孔设计）。

·图案化与品牌识别
孔洞排列成特定的纹样或图案，成为产品独特的视觉语言，强化品牌调性。

·虚实对比与层次感

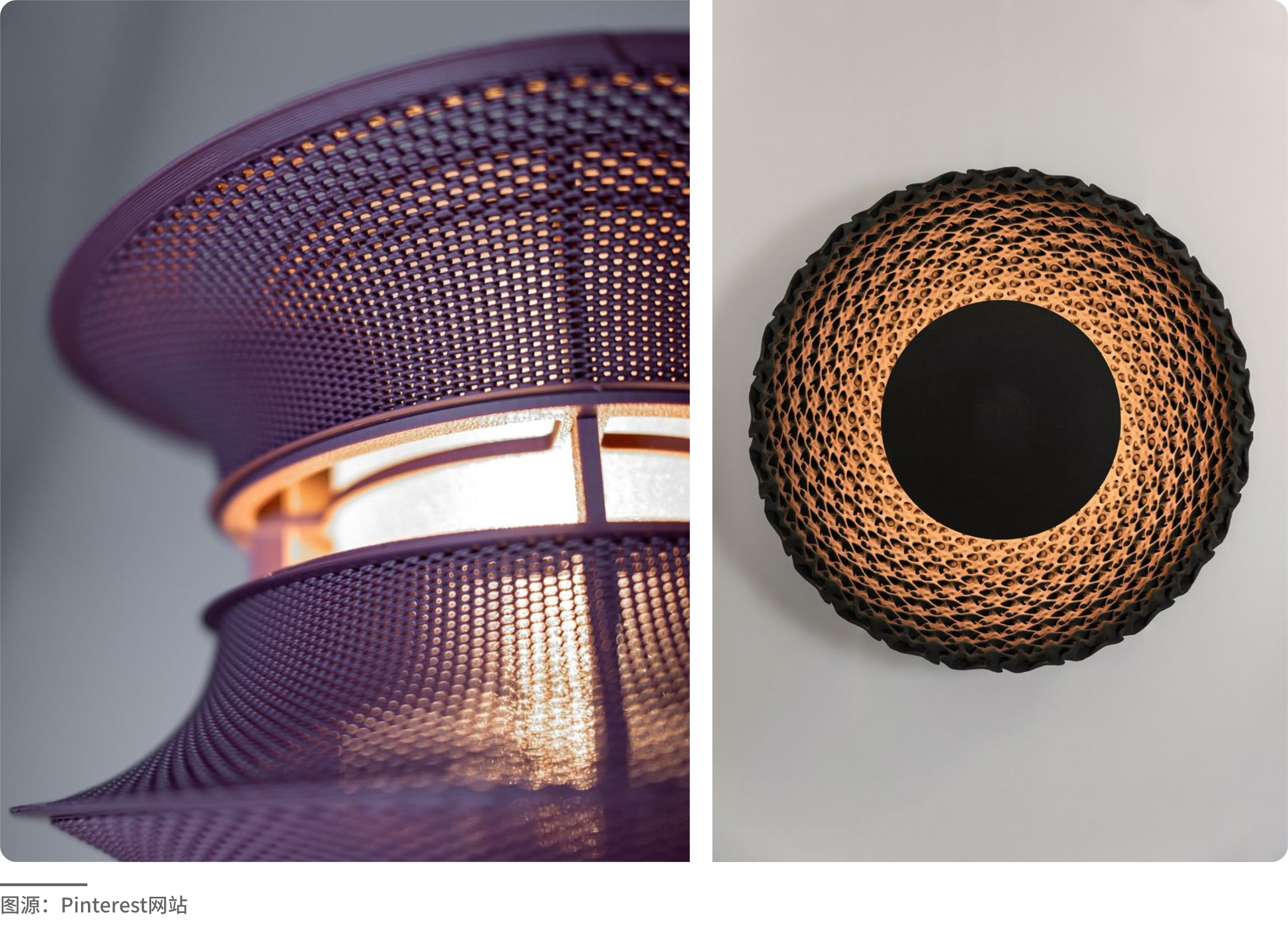

通过不同深度、尺寸或堆叠的打孔设计，创造丰富的层次感和立体感，结合光影效果提升产品的视觉层次（如灯具的镂空光影）。

4.工艺预留孔：适配后期加工与组装
此类孔洞不直接服务于产品使用，而是为后续生产工序预留，包括喷涂挂孔、定位校准孔、工装夹持孔。定位孔公差要求更高，偏差需控制在±0.03mm，确保自动化组装、精密贴合的精度，量产时可有效降低装配错位风险。

（产品中经典孔洞设计案例）

当基本功能被满足后，孔洞不再只是透气或发声的洞，而成为产品表达风格的重要方式。它们通过大小、形状、排列方式，传递秩序感、节奏感甚至品牌气质。
接下来看看不同的打孔会带来什么样的效果~

·点阵型孔洞

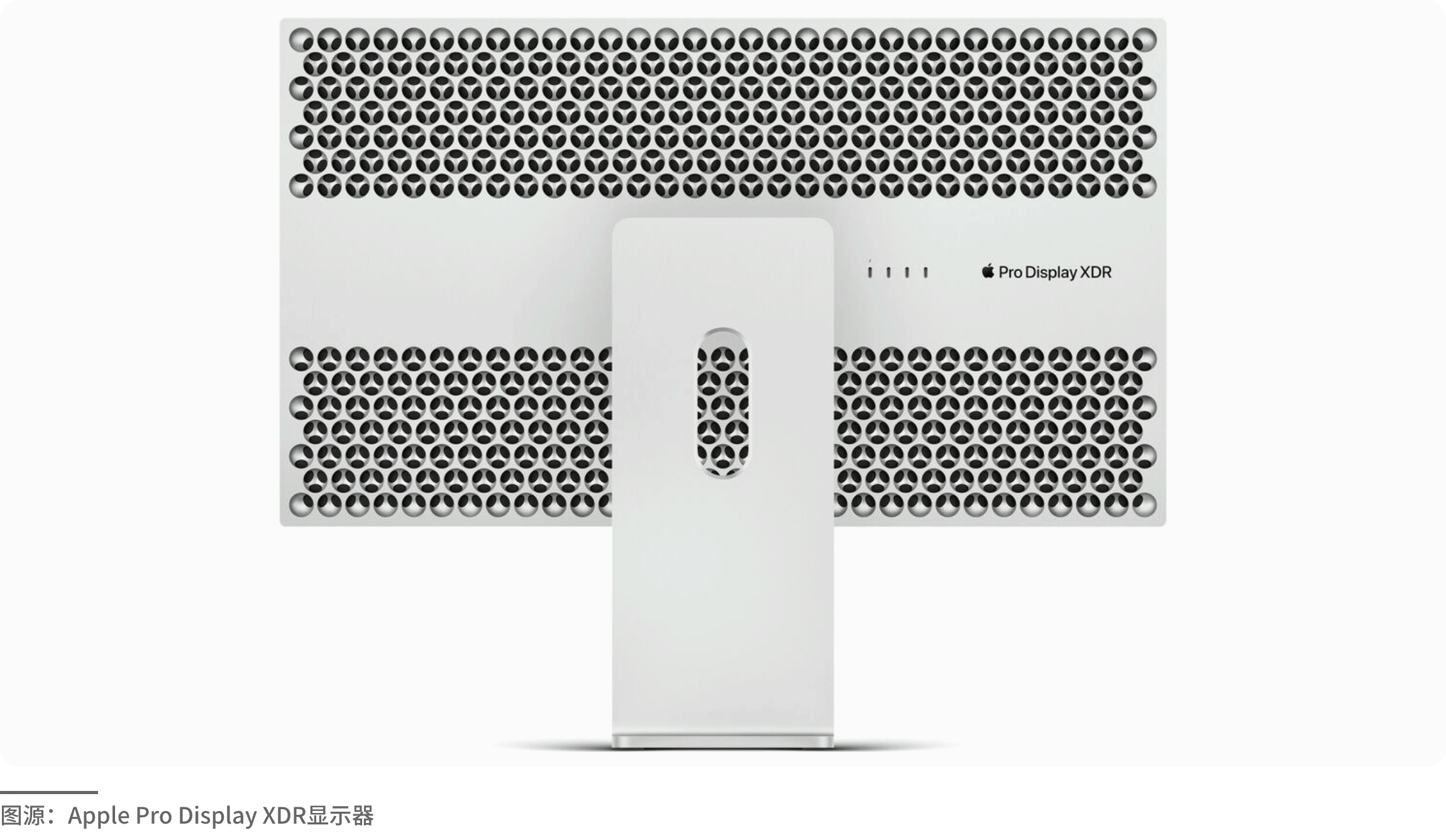

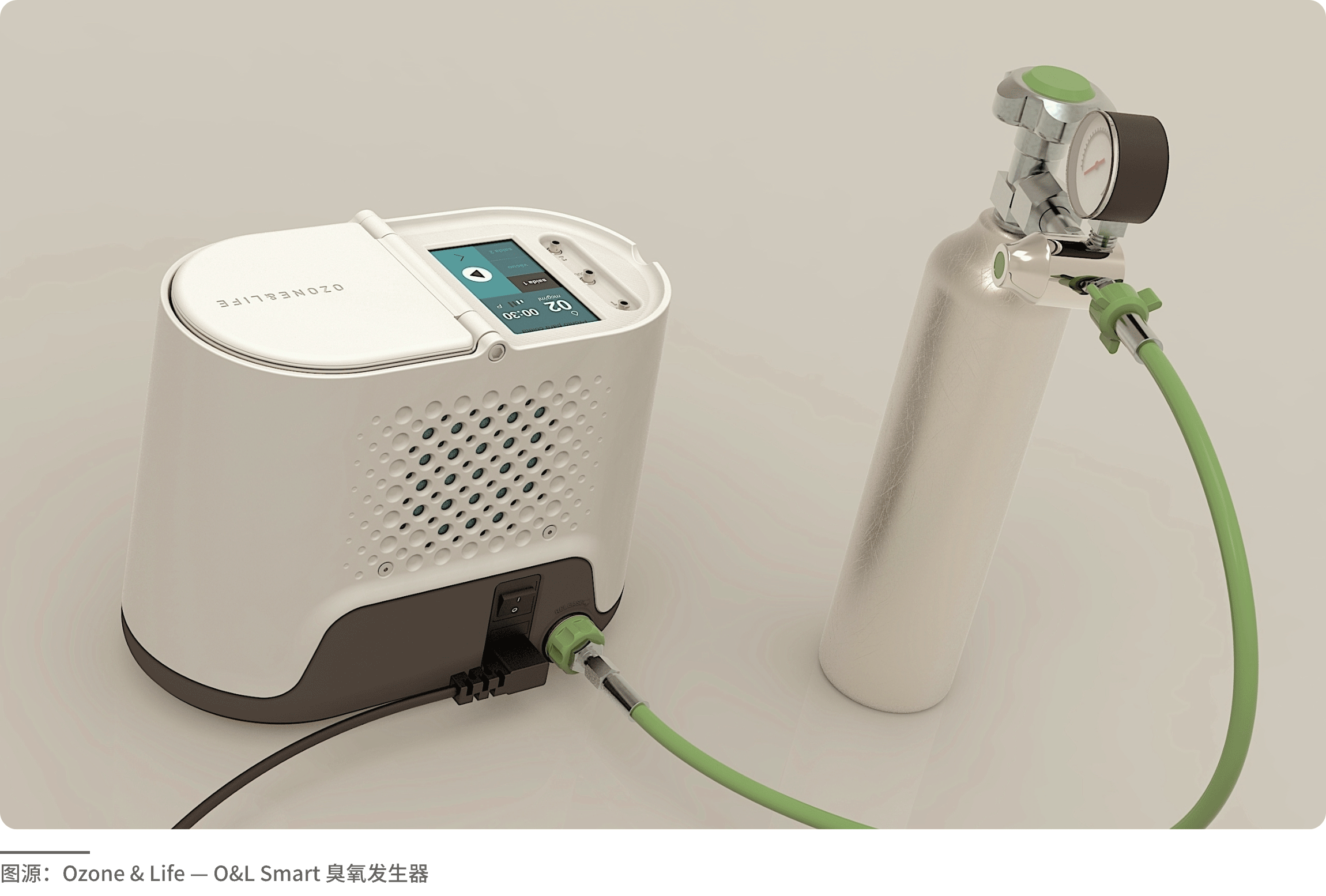

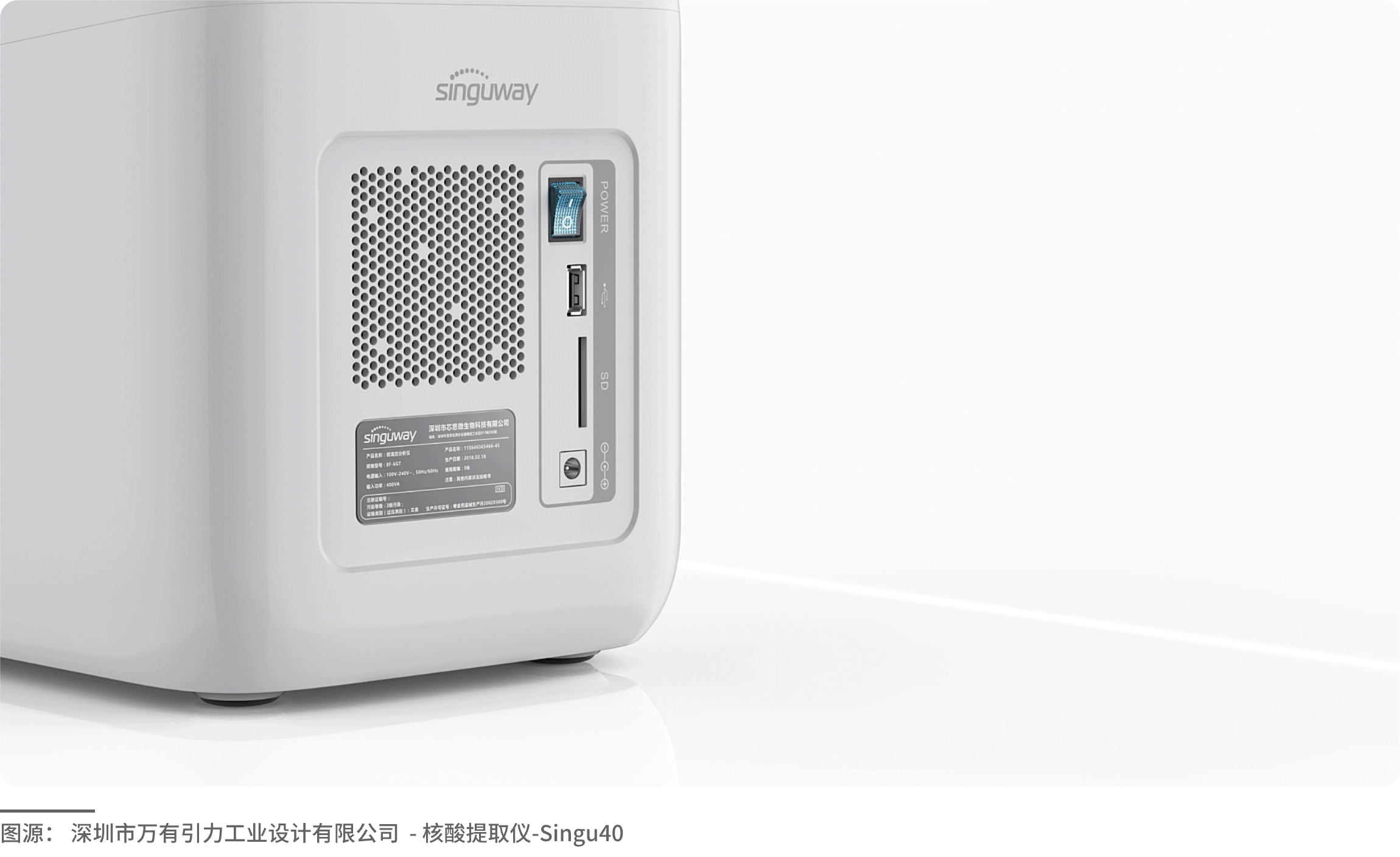

在散热孔的设计中，圆形孔洞是十分常见的样式。一般来说，这类圆形孔洞的大小较为统一，排列也很规整，会呈现出严谨、专业以及庄重的气质。圆形这一形状清晰简洁，在加工制造方面比较容易操作，并且它还具备良好的空气流通性能。

·特殊造型孔洞

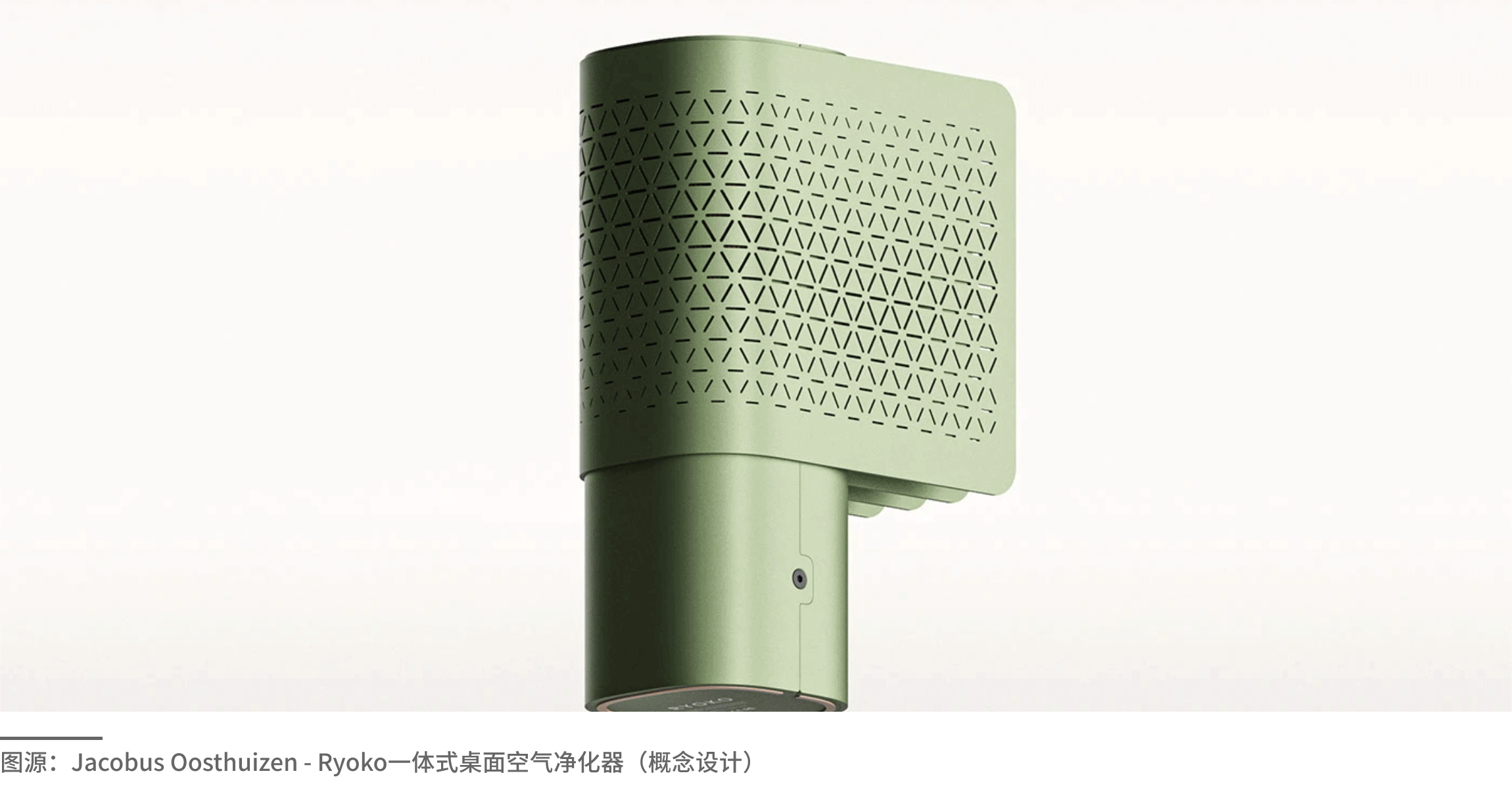

多边形散热孔是实用的产品设计元素。它形状独特，相比传统圆形更显新颖。多边形的边棱增加了与空气接触面积，利于热量快速散发，散热效率颇高。且能根据产品造型灵活布局，美观又实用，在众多电子产品、机械设备等上面都有着广泛应用。

·栅格式孔洞

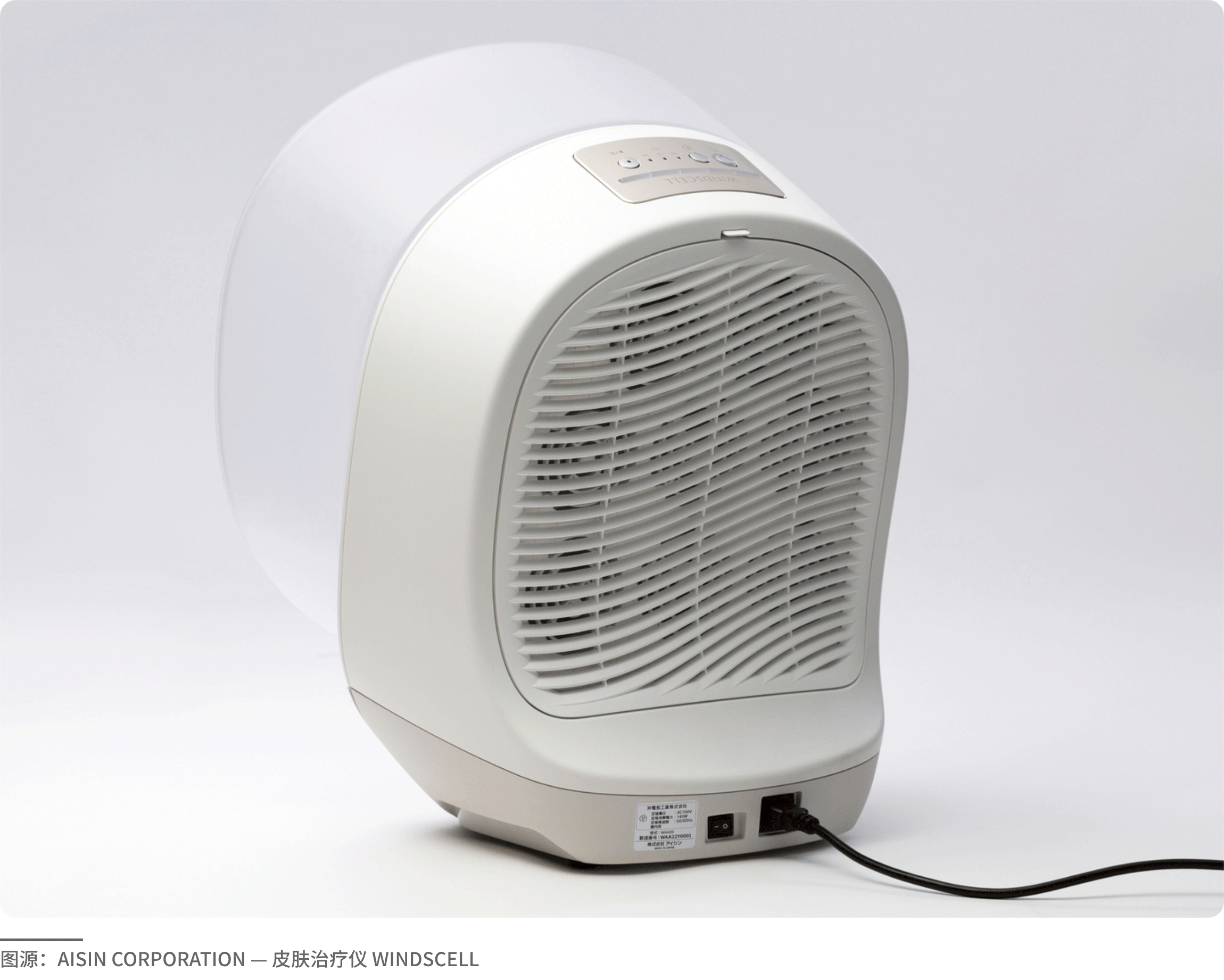

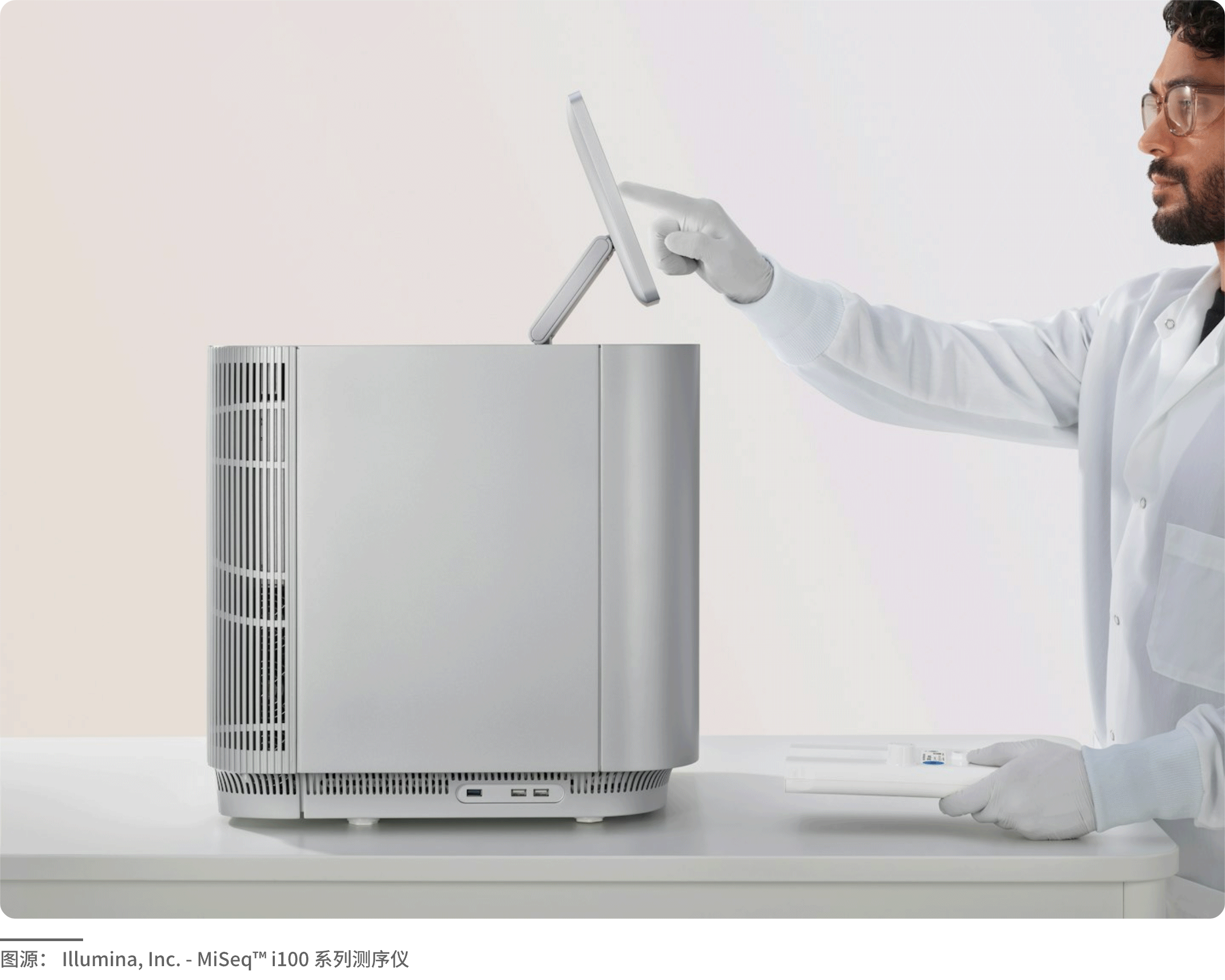

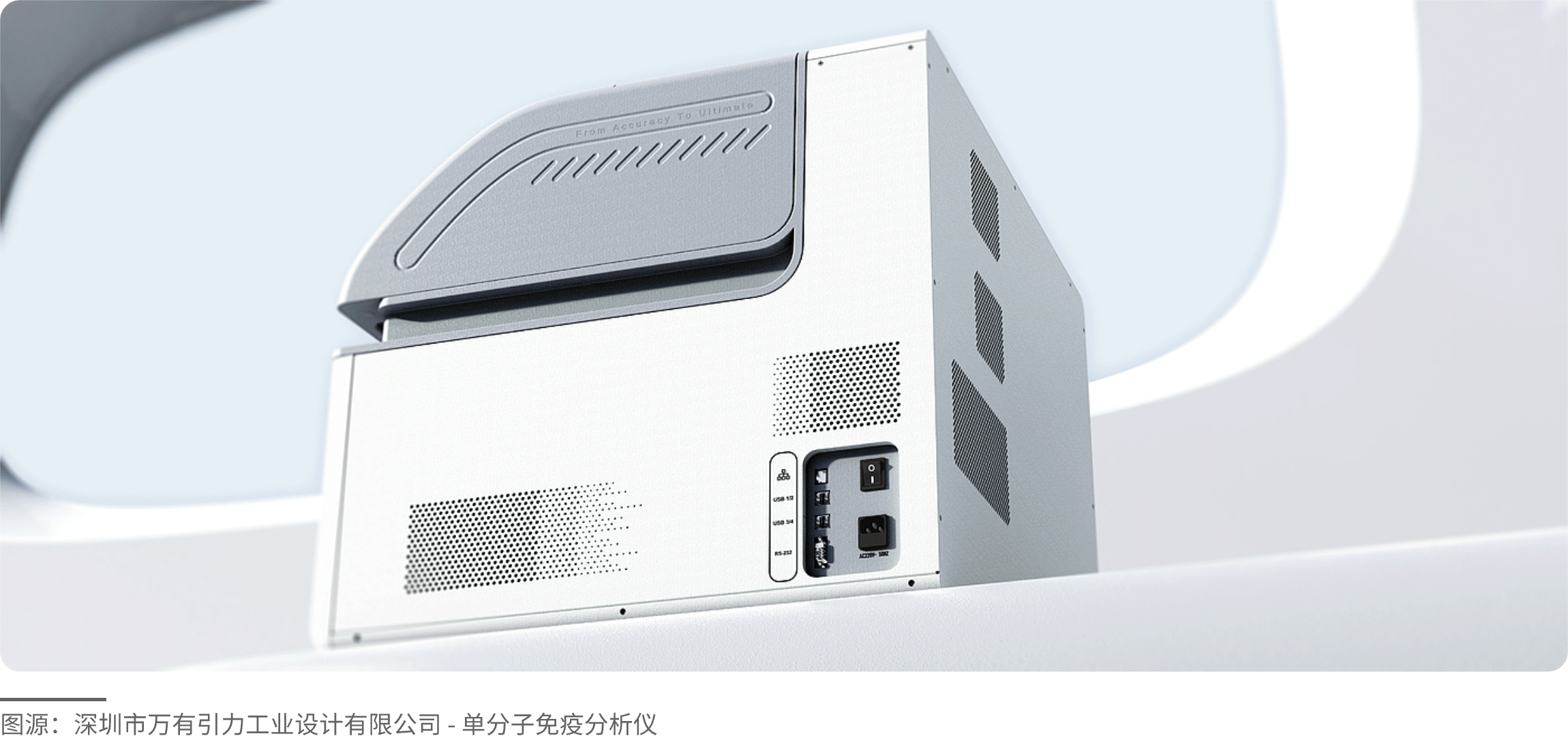

多栅格式散热孔是常见且实用的产品散热设计。它由多个条状空格排列组成，外观简约规整。这种设计能有效增大空气流通空间，加快热量排出，散热效率高。广泛应用于电脑主机、电器控制柜等产品上，以保障设备稳定运行，深受青睐。

·渐变式孔洞

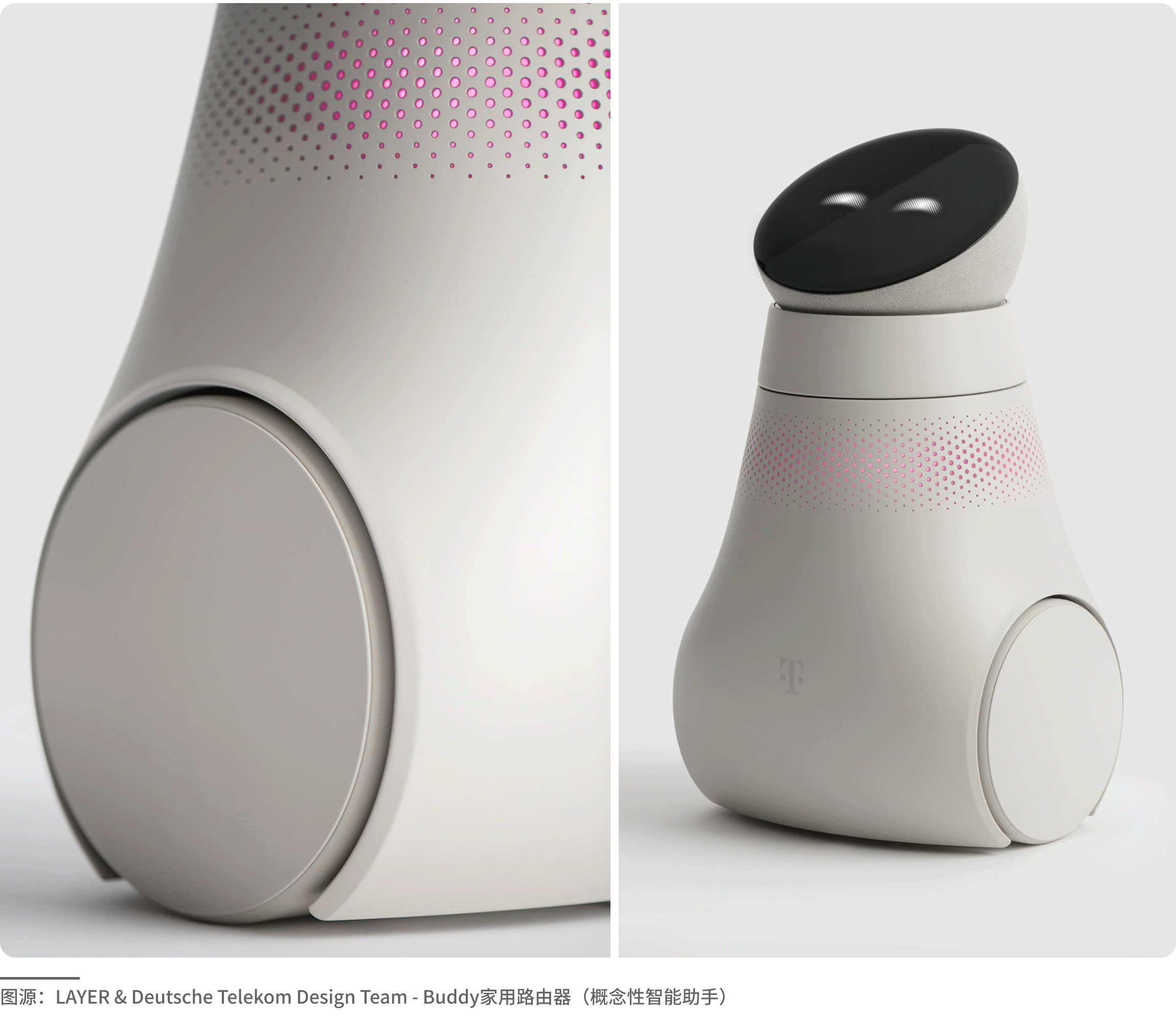

渐变式散热孔它的孔大小或疏密呈渐变状态，从外观上看极具美感与科技感。这种打打孔方式也经常出现在一个面上只有部分区域有孔的情况下，通过使用渐变可以让产品的整个面看着会更和谐，一个从有到无的渐变过程。

·特殊造型孔洞

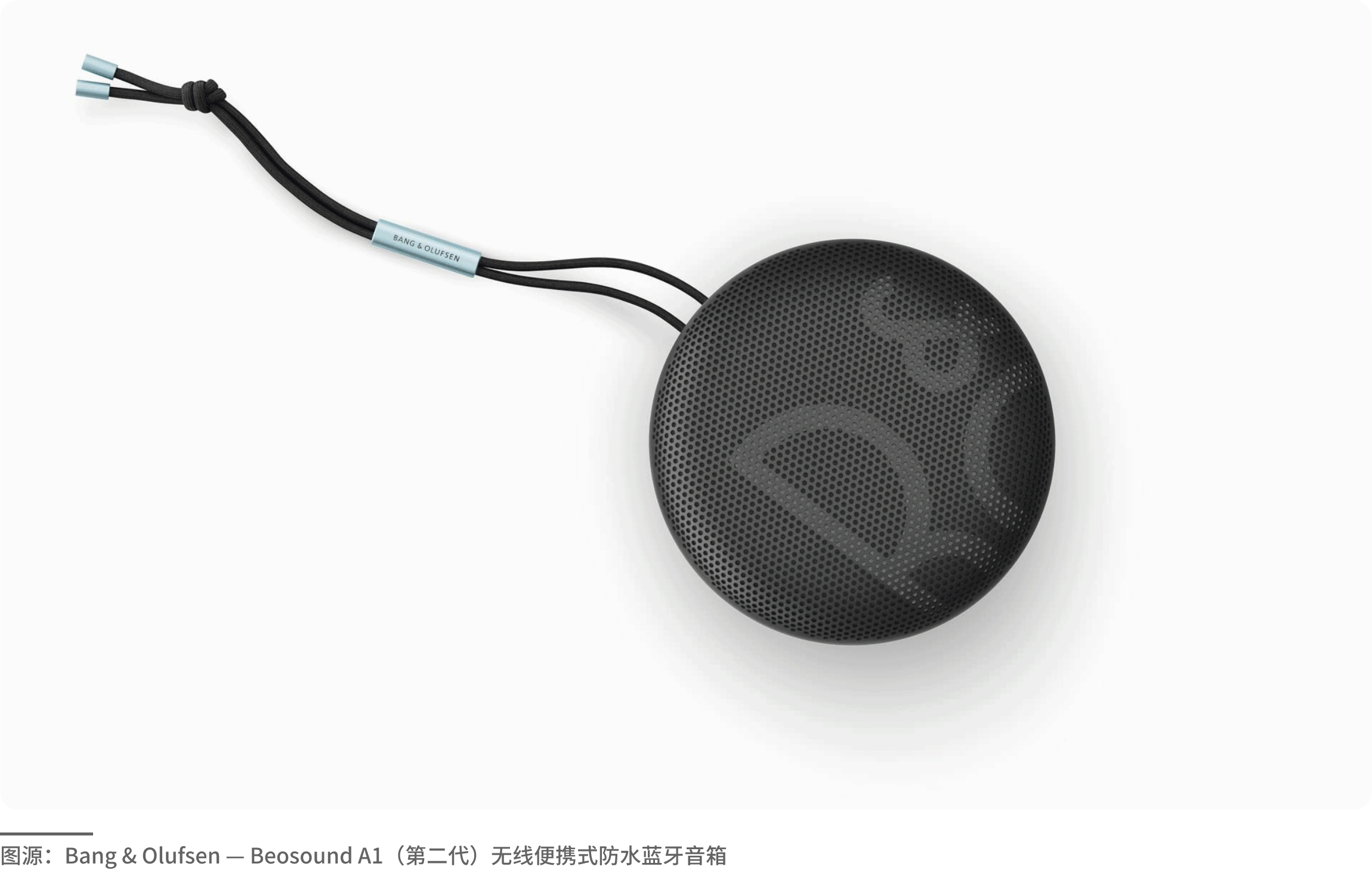

孔洞可以排列成特定的纹样或图案，极大增加产品的装饰性和视觉吸引力，甚至成为品牌标志性的视觉语言。最经典的例子是B&O的扬声器网孔和戴尔笔记本电脑的掌托区域孔洞，它们形成了强烈的品牌视觉语言。这类打孔设计充满抽象美感，引发人们的联想和想象，为产品增添了神秘和艺术的氛围。不规则孔洞的设计不仅能够打破传统束缚，展现出独特的个性，还能在一定程度上提高散热效率。

（结语）

孔洞虽为产品微小细节，却是衡量工业设计专业度的重要标尺。一处合格的孔洞设计，不是简单的“开孔打孔”，而是对功能逻辑、力学结构、工业工艺、视觉美学、量产成本的综合考量。
优秀的工业设计从不追求表面花哨，而是深耕每一处细节，兼顾美观性与实用性、设计感与落地性。未来，万有引力设计将持续深耕产品细节优化，以量产思维打磨每一款产品，用专业设计助力客户打造高品质、高良品率、高性价比的工业产品。
