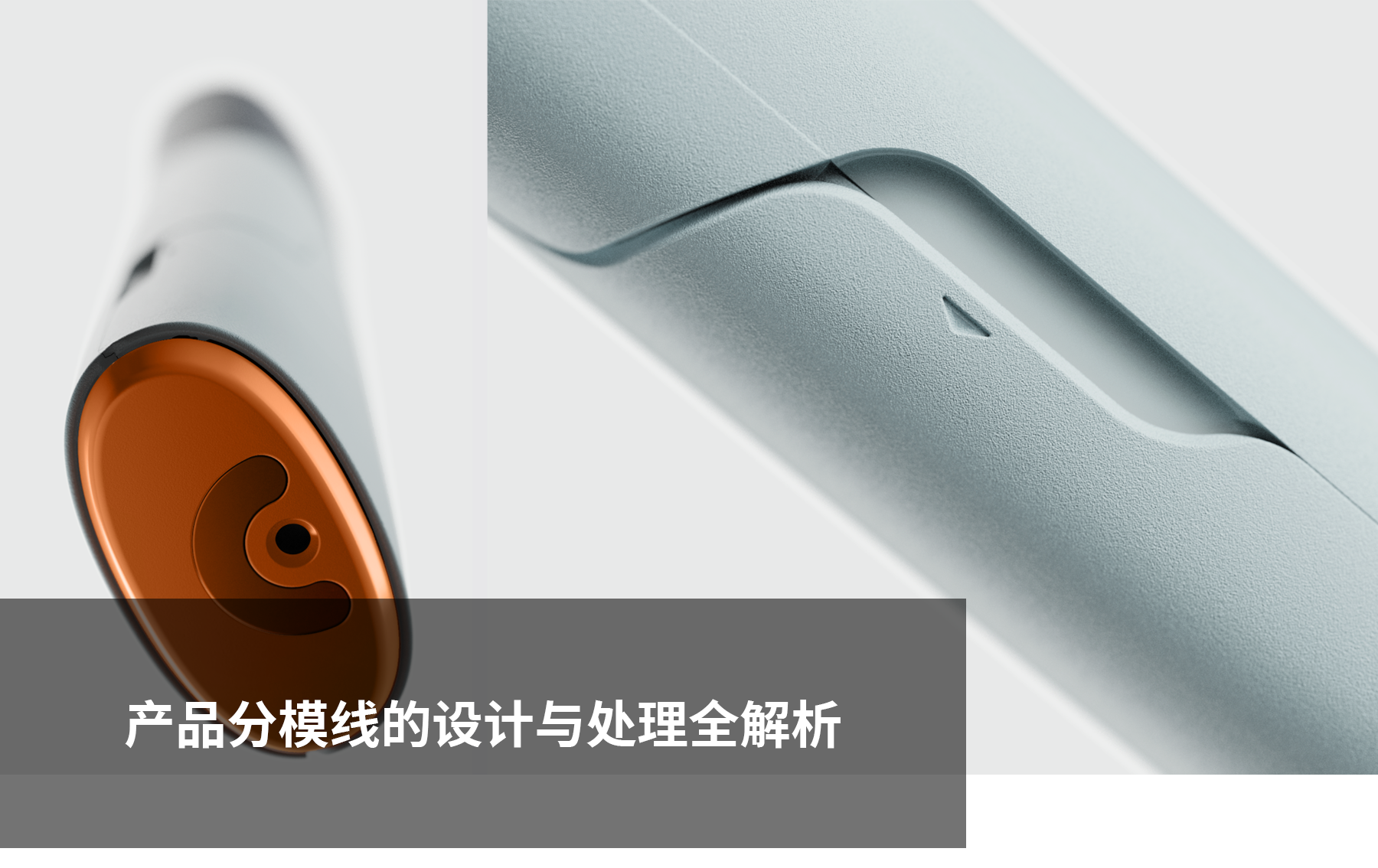

产品分模线的设计与处理全解析

设计师花了数周时间为客户的新产品精心设计，外形流畅，品牌标识精准到位，3D渲染图也令人惊艳。然而，当第一批生产样品到货时，一条难看的、显眼的接缝横贯整个表面，让产品显得廉价。究竟哪里出了问题？罪魁祸首往往是产品开发中最容易被忽视却又至关重要的细节之一：分模线。虽然这听起来似乎只是一个微不足道的制造技术细节，但分模线的位置却是一个战略决策，它直接影响着最终产品的感知质量，甚至能将一个高端概念变成令人失望的现实。

本期提纲：
·分模线的定义及作用
·分模线的种类与区分
·如何优化分模线位置

（分模线的定义及作用）

产品分模线（又称分型线）是指在产品设计或制造过程中，将产品的表面或结构划分为不同的模块或零部件，并在设计图纸或制造工艺中标记出来的线条或界限。分模线的设计影响着产品的脱模、成型、冷却等过程中的各个方面，在视觉上可能是一条细微的缝隙、一圈轻微的凸起或凹陷，有时伴随轻微的色差或光泽差异。

·分模线的作用
1.确定脱模方向与模具结构
分模线是模具设计的基础，用于确定产品在模具中的成型方向和分型面。合理的分模线设计能确保产品在成型后能够顺利从模具中脱出，避免因脱模困难导致产品损坏或模具卡死，从而提高生产效率和产品质量。

2.影响产品外观质量
分模线的位置和形状直接影响产品的表面美观。精心设计的分模线可以隐藏在产品不易察觉的部位（如边缘、倒角处），或与产品造型自然融合，减少视觉上的突兀感。相反，若分模线处理不当，可能会出现明显的缝隙、毛刺或色差，影响产品的整体质感和美观度。

3.保证产品尺寸精度
分模线的设计会影响产品的尺寸精度和位置精度。通过合理设置分模线，可以确保模具各部分的配合精度，从而保证产品在生产过程中尺寸和位置的准确性，满足产品的功能和使用要求。

4.支持模块化设计与生产
分模线可以将产品分解为独立的模块，便于不同团队并行开发和生产。这种模块化设计不仅提高了开发效率，还降低了整体项目的风险。如果某个模块出现问题，可以更容易地进行隔离和修复，而不会对整个产品造成影响。

5.实现功能分区与材质区分
在一些产品中，分模线可以作为功能分区的界限，明确不同功能模块的范围。同时，分模线也可以作为不同材质之间的划分点，确保不同材质的顺利成形和准确对接，实现产品的多材质结构设计，满足不同的功能和性能需求。

6.优化模具制造与维护
合理的分模线设计有助于简化模具结构，降低模具制造的难度和成本。同时，分模线的位置和形状也会影响模具的使用寿命和维护便利性。例如，避免分模线与模具的复杂结构或易损部位重合，可以减少模具的磨损和故障概率，延长模具的使用寿命。

（分模线的种类与区分）

分模线有多种类型——直线形分模线、斜切型分模线、弧线形分模线等等，每种类型都会对最终产品产生独特的影响。例如，直线形分模线可能不太显眼，但会影响零件从模具中脱模。而斜切型分模线则可以减少飞边，但可能需要更复杂的模具设计。弧形分模线可能更符合有机形状，但也可能给模具制造带来挑战。了解这些不同类型的分模线如何影响产品的美观性、功能性和可制造性，有助于设计师做出明智的决策。

1.按作用分类：
功能分模线：基于某些功能操作，零件必须要产生相互运动而存在的线。
结构分模线：基于模具工艺要求必须存在的线。
装饰分模线：纯粹为美观而添加的视觉元素。

2. 按形态分类：

（1）直线型分模线：最常见的一种，适用于形状规则、对称的产品，易于加工和制造，能有效减少模具加工难度和成本，同时保证产品的精度和稳定性。

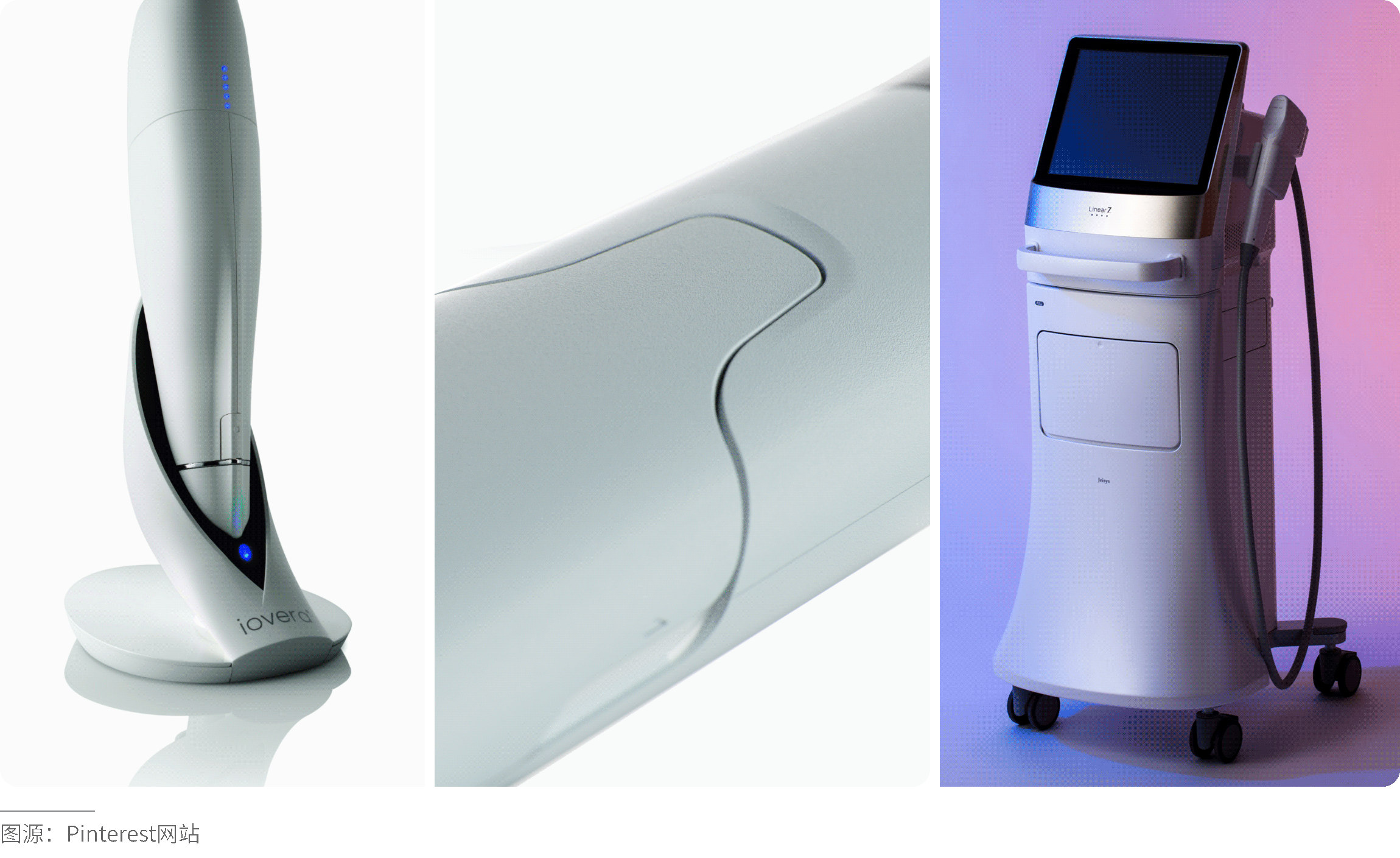

（2）弧线型分模线：根据产品的曲线轮廓设计分模线，常用于具有流线型或复杂曲面的医疗产品，如呼吸面罩、人体工学设计的医疗器械手柄等。弧线型分模线可以使产品表面更加流畅自然，减少棱角和突兀感。

（3）T字型分模线：适用于需要强调结构稳定性的产品，如某些医疗设备的底座、支架等部件，其独特的“T”字形状可增强产品的结构强度，同时便于模具的分型和脱模。

（4）斜切型分模线：通过倾斜角度的设计，可解决一些复杂形状产品的脱模问题，尤其适用于具有倾斜面或曲面的产品，能减少脱模阻力，提高脱模效率。

3. 按位置分类：
显性分模线：位于产品显著位置，常被刻意强调
隐性分模线：隐藏在产品结构或视觉死角中

（如何优化分模线位置）

对于万有引力设计而言，医疗产品的外观和触感至关重要。即使是细微的分模线，也会造成视觉上的干扰。如果分模线位于光滑、显眼的表面上，就会像一道疤痕，降低整个医疗产品的档次，分模线的痕迹会严重影响最终产品的美观度。除了影响外观，位置不当的分模线还会造成应力集中，也就是削弱部件的结构完整性。您肯定希望最终产品既美观又耐用，因此务必考虑分模线的位置以及它将如何影响用户体验。

1. 核心设计原则：
（1）功能优先：
承重结构分模线：避开应力集中区，增加加强筋（安全系数≥1.5）
外观主导分模线：精度控制 ±0.1mm 内，表面处理匹配材质（如金属分模线镜面抛光）

（2）模具适配：
复杂分模线：优先选择斜滑块 / 旋转模具，避免深腔结构（拔模斜度≥3°）
成本控制：直线 / 横切分模线模具成本最低，圆环 / 折弯分模线需评估加工难度

（3）用户体验：
接触区分模线：边缘 R 角≥3mm（儿童产品≥5mm），毛刺率≤0.1%
视觉引导分模线：倾斜 / 回型分模线指向核心功能区（如操作按钮、显示屏幕）

（4）品牌叙事：
标志性分模线：保持品牌一致性（如某品牌的 T 型分模线贯穿全系列产品）
隐性分模线：通过材质过渡隐藏（如玻璃与金属分模线误差≤0.03mm）

2. 实用设计策略：

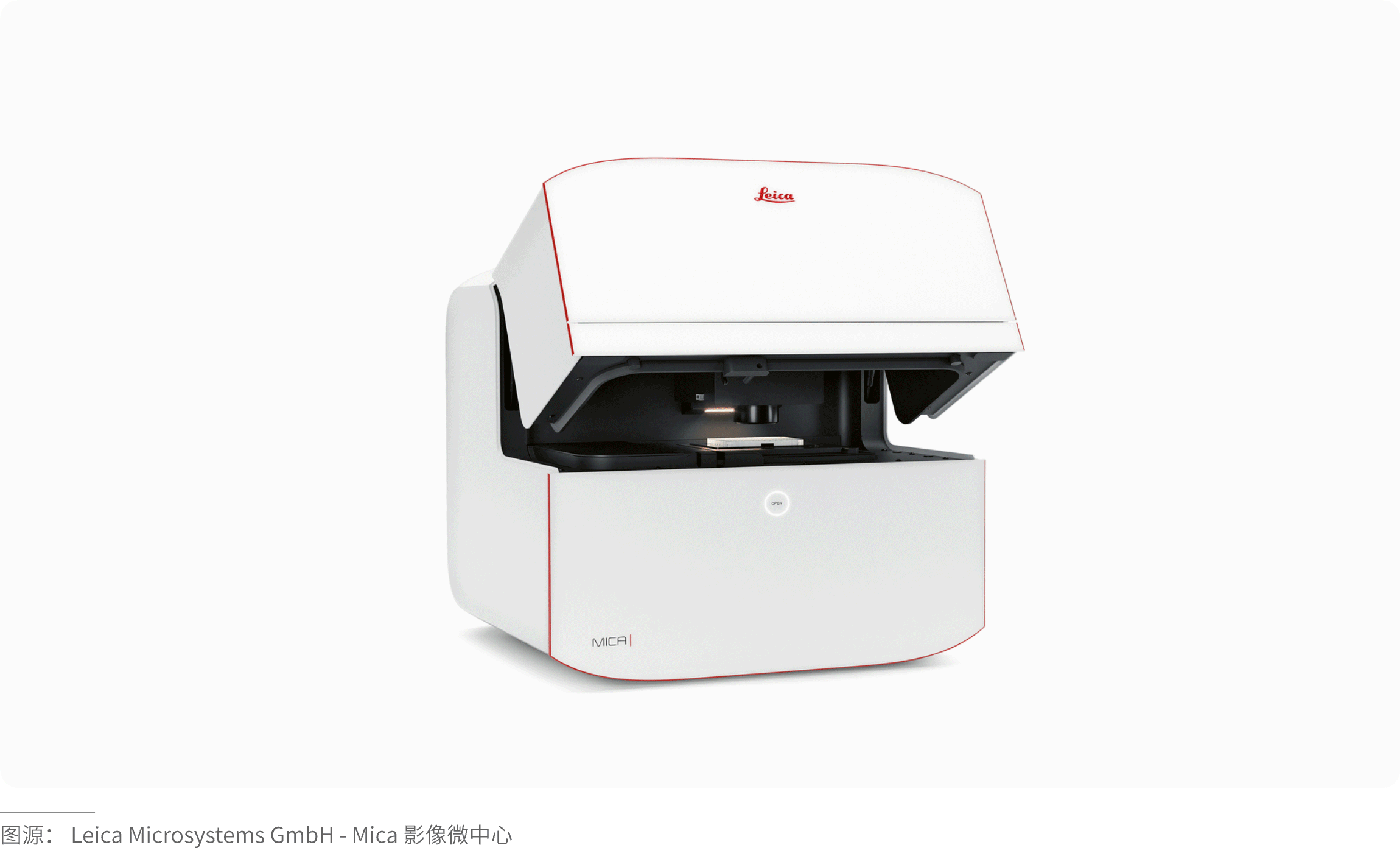

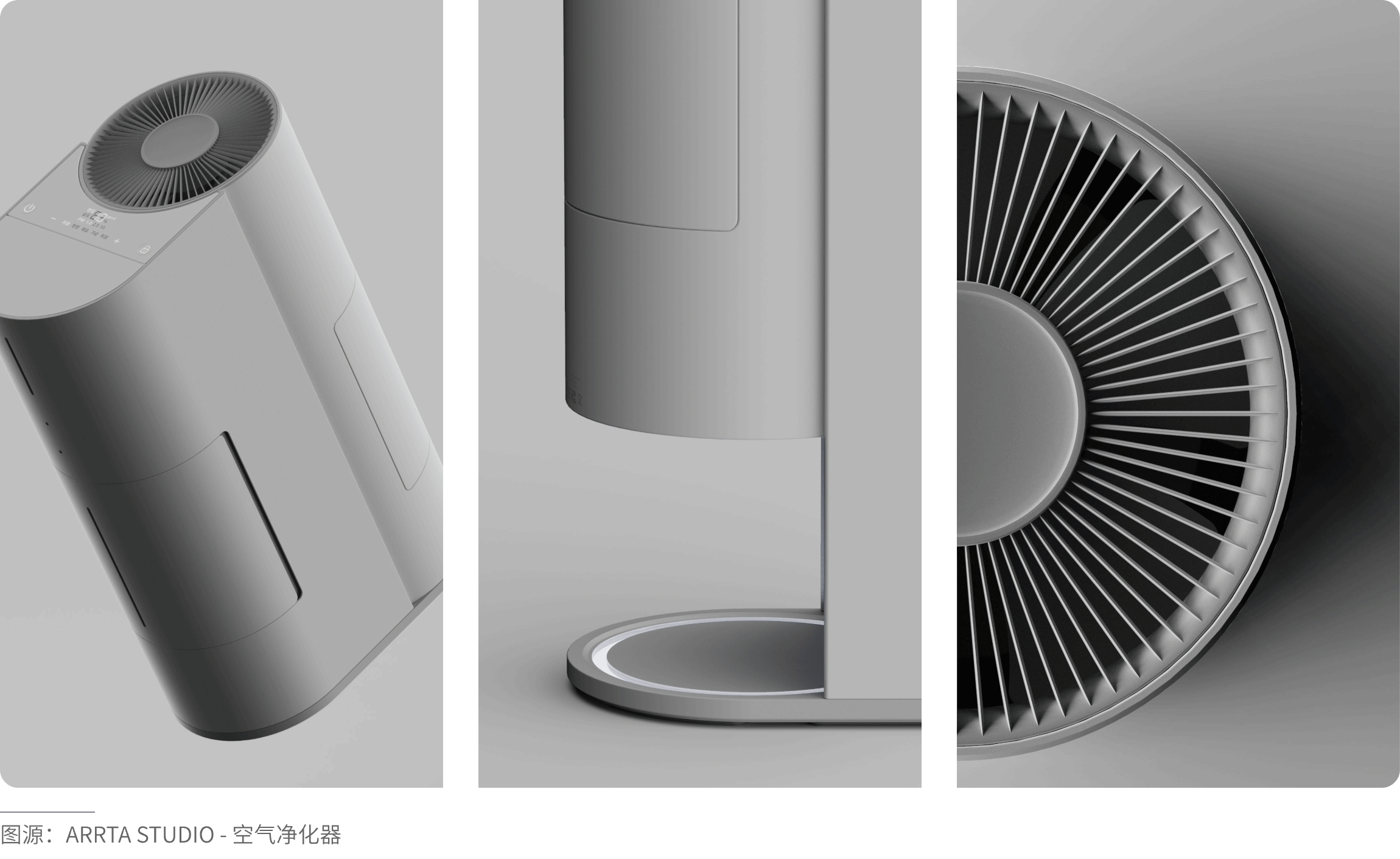

“藏”：将分模线隐藏在视觉死角、结构转折处或与装饰线重合。置于视觉弱区 将分模线放在产品的底部、侧面、背面等不显眼的位置。与特征线对齐，让分模线与产品本身的造型线、棱线、色带分隔线重合。这样，它就不再是一条多余的线，而是强化造型的一部分。

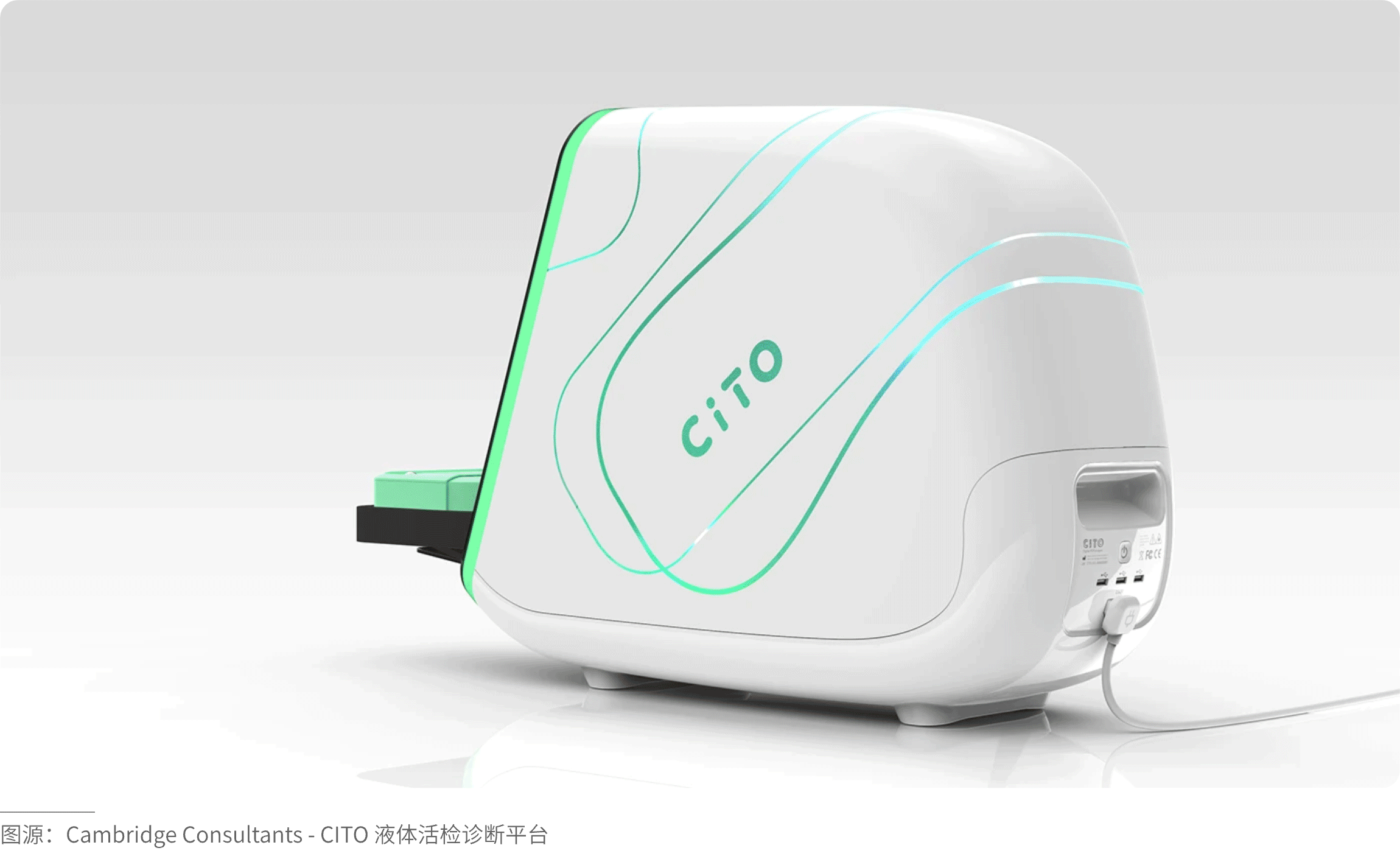

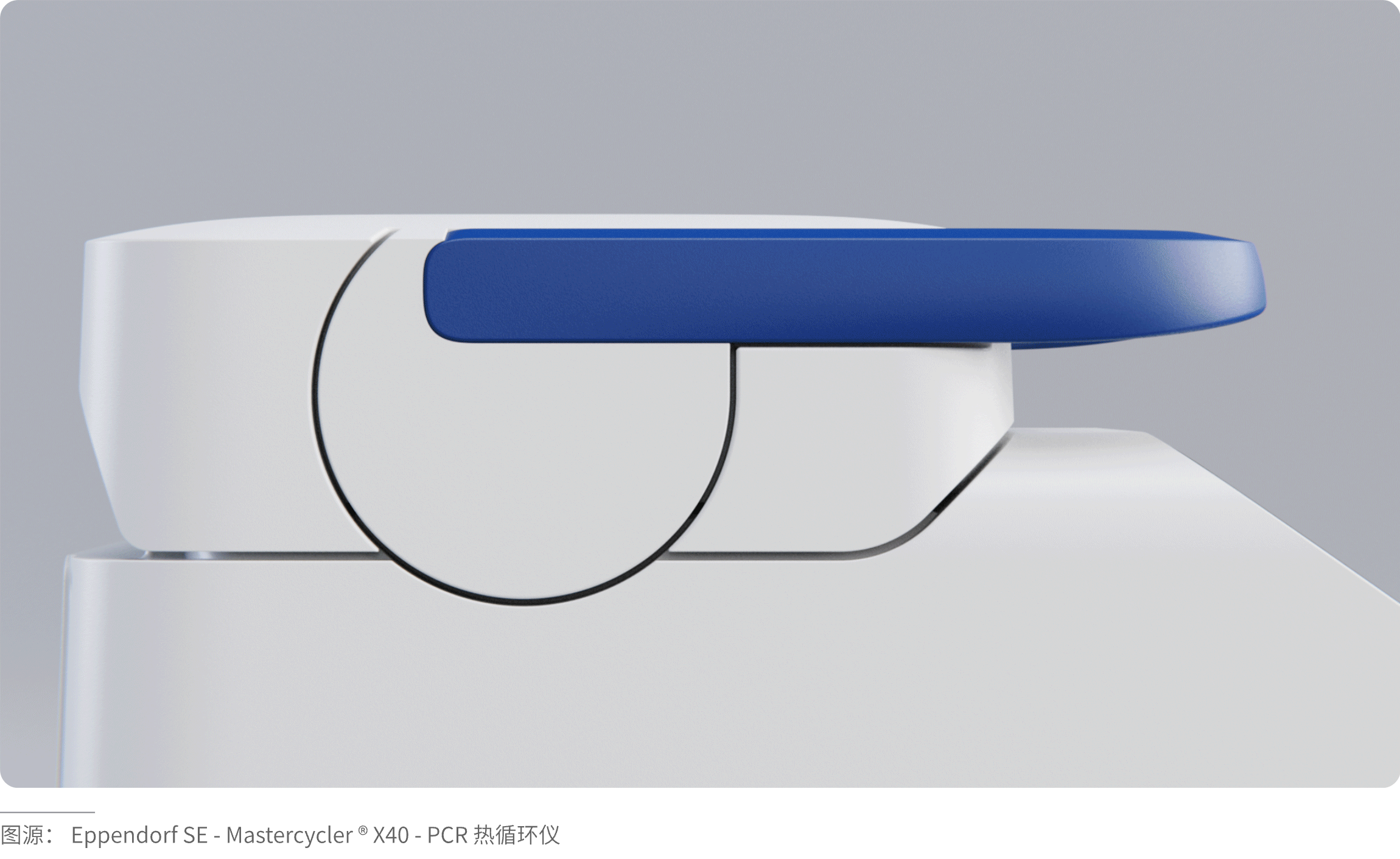

“显”：有意识地强调分模线，使其成为设计特征的一部分。追求精细与一致，通过高精度的模具制造，确保分模线清晰、锐利、均匀，无错位和毛边，突出其视觉中心地位。设计成装饰特征 主动将分模线设计成一条有意义的装饰线。

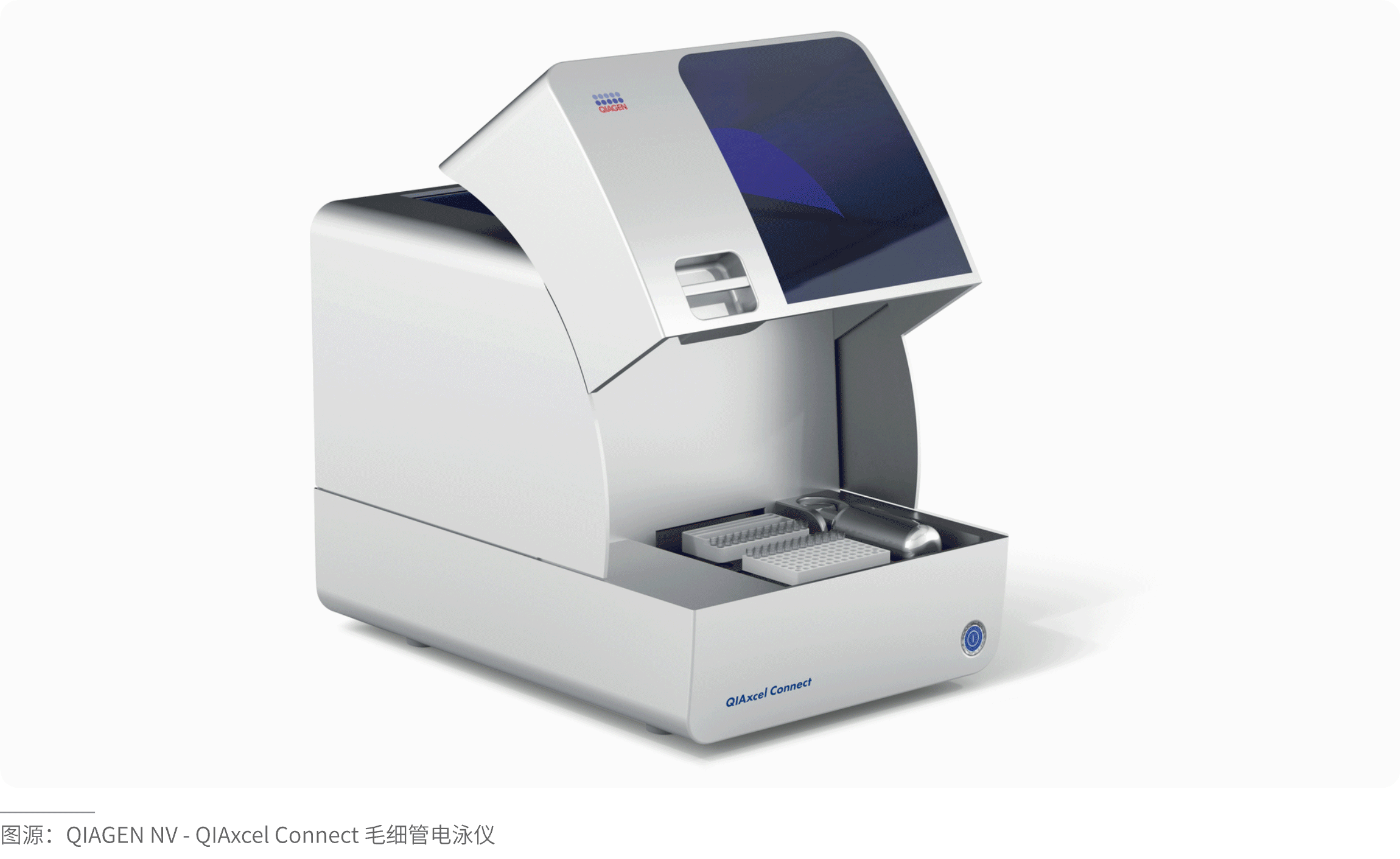

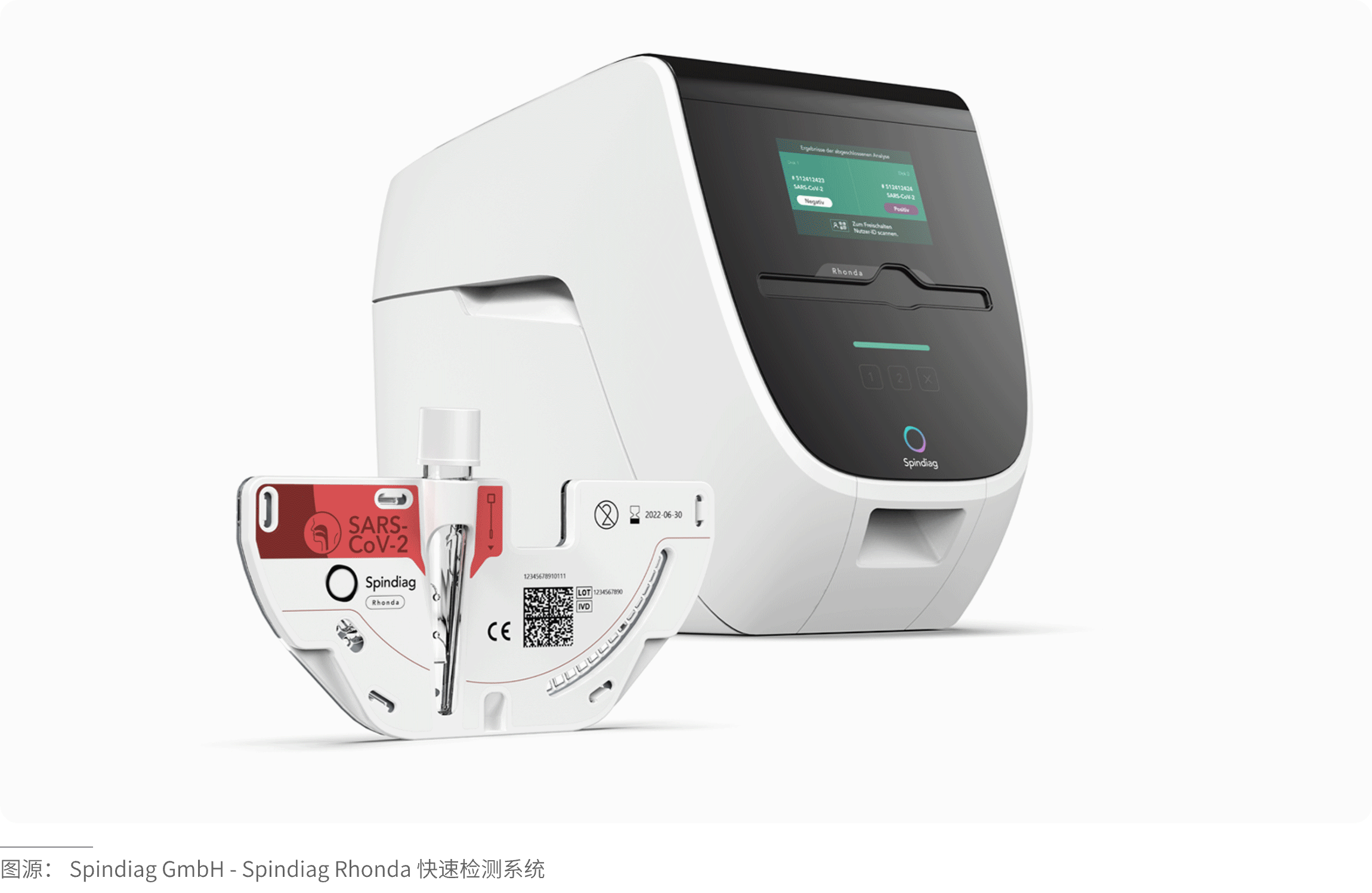

“融”：将分模线与功能元素结合，如与开闭位置、按键槽、接口或指示灯等融合。比如，可拆卸结构，在一些需要开启的部位，分模线本身就是开启的缝隙；设置按键区，按键的安装往往需要单独分模，而分模线恰好强化了按键区的视觉效果；充当防滑纹理或握持区，在工具手柄等处，一条明显的分模线可以增加触感的变化，提供更好的握持反馈；强化灯效灯具的安装与按键，一样需要独立分模，合适的分模线设计能够强化灯光效果。

分模线并非总是要被隐藏，有时它也可以成为设计的亮点：
（1）功能导向形式：将分模线与产品功能结合，如制氧机的水箱分模线往往与拆装线重合，暗示用户如何打开产品。

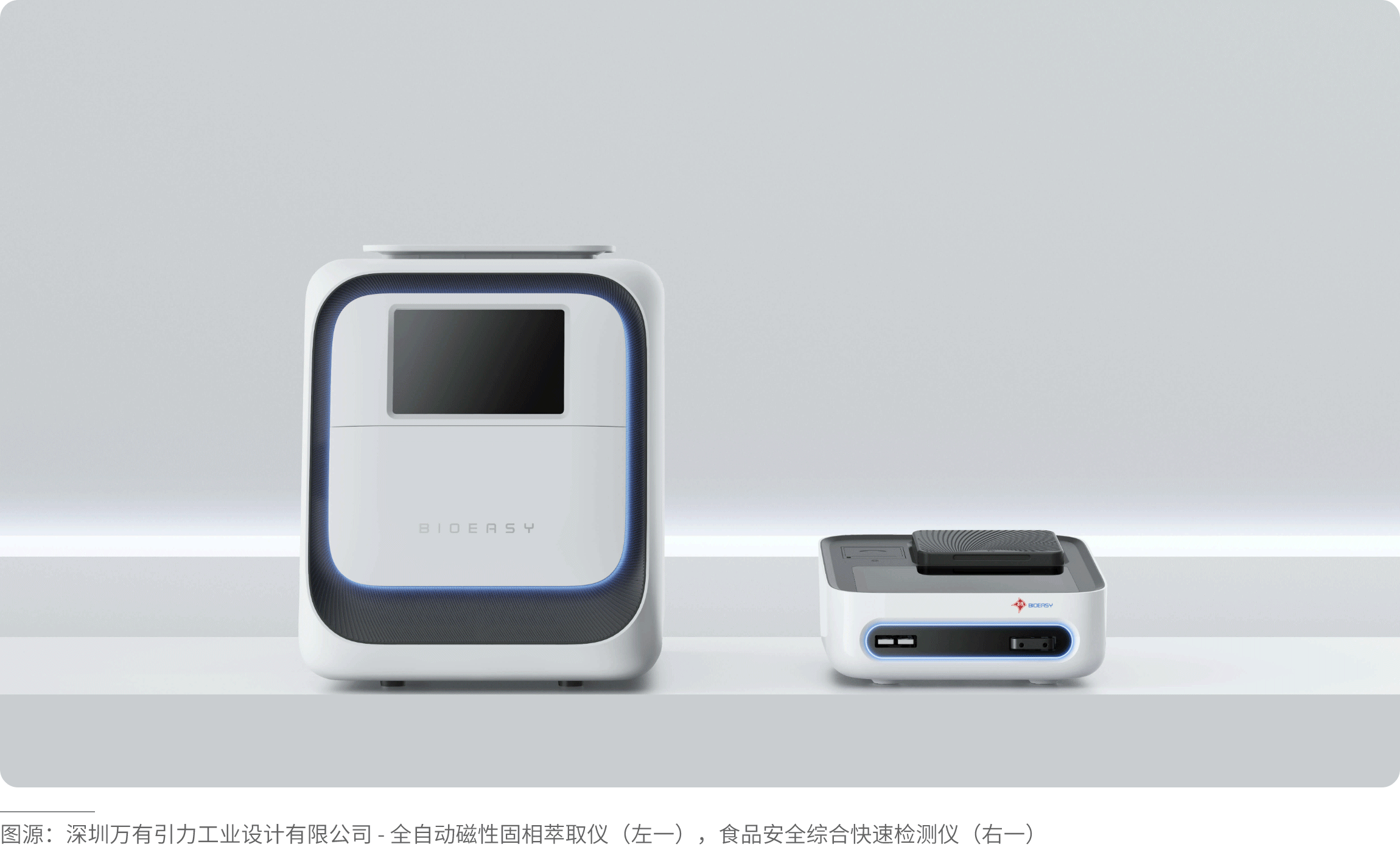

（2）美学导向形式：利用分模线创造视觉节奏感，如一些家用医疗产品通过分模线划分不同质感的面，增加层次感。
（3）语义导向形式：通过分模线传达设计理念，如流畅的曲线分型可能暗示产品的柔和与亲和力。

（结语）

在医疗产品设计中，分模线如同产品的“隐形骨架”，虽不张扬却支撑着产品的每一个功能与体验细节。作为专业的工业设计团队，万有引力设计致力于将这些看似技术的细节，转化为提升医疗产品专业度、安全性与人文关怀的设计机会。
我们相信，优秀的设计存在于每个细节之中——即使是一条微小的分模线，也承载着对用户需求的深刻理解和对制造工艺的充分尊重。这正是我们为医疗领域提供设计服务的核心价值：在科学与美学之间，在工程与体验之间，找到最恰当而优雅的平衡。
