医疗产品设计细节——指示灯与灯效设计
在医疗场景中，一台设备的 “沟通能力” 往往决定了医护操作的效率与患者的安全 —— 而指示灯与灯效设计，正是医疗产品与使用者之间最直接、最关键的 “对话语言”。不同于消费电子产品的指示灯与灯效设计可追求个性化，医疗产品的指示灯与灯效设计需承载 “状态反馈、风险预警、操作引导” 三大核心使命，每一处亮度、颜色、闪烁频率的细节，都与临床安全息息相关。作为专注医疗产品工业设计的团队，万有引力设计始终认为：好的指示灯与灯效设计，是 “看不见的贴心”，更是 “错不了的安全”。
本期提纲：
·指示灯在医疗产品中的主要功能
·指示灯与灯效设计核心原则
·经典的灯光设计案例分享
（指示灯在医疗产品中的主要功能）
指示灯是医疗产品当中非常重要的一部分，如果把医疗产品拟人化的话，那么指示灯就相当于是医疗产品的嘴巴，是和用户交流说话的作用，用于向用户传递信息和状态，提供操作指引，以及展示设备的工作情况。
·功能导向层面：它是设备的“健康监测仪”，实时反馈运行状态、故障警告、操作确认。
1.医疗设备状态指示：电源状态，显示设备是否通电；运行状态，指示设备是否正常运行或待机；故障报警，通过灯光变化提示设备故障或异常。
2.用户交互反馈：
操作确认：用户操作后，指示灯提供即时反馈，如按钮按下或模式切换。
模式指示：显示设备当前的工作模式，如高、低功率模式。
3.安全警示：危险提示，在高温、高压等危险情况下，指示灯提醒用户注意安全；电量提醒，低电量时通过灯光变化提示用户充电或更换电池。
4.网络与通信状态：
网络连接：显示设备是否连接到网络及信号强度；
数据传输：指示设备是否在发送或接收数据。
5.充电状态：充电中，显示设备正在充电；充满电，提示充电已完成。
6.多设备协同：配对状态，显示设备是否与其他设备成功配对；同步状态，指示设备是否正在同步数据。
7.环境适应：夜间使用，在光线不足时，指示灯帮助用户识别设备状态；多场景应用，根据环境调整指示灯亮度或颜色，确保清晰可见。
8.节能与环保：节能模式，在节能模式下，指示灯亮度降低或关闭以节省能源；自动关闭，设备长时间不使用时，指示灯自动关闭。
9.特殊功能指示：定时功能，能够显示定时任务是否激活；某些特殊模式，如儿童锁、节能模式等，通过指示灯提示用户。
·情感层面：柔和的灯光能缓解用户焦虑，闪烁的警示能强化紧急感，甚至通过颜色和动态传递品牌温度。

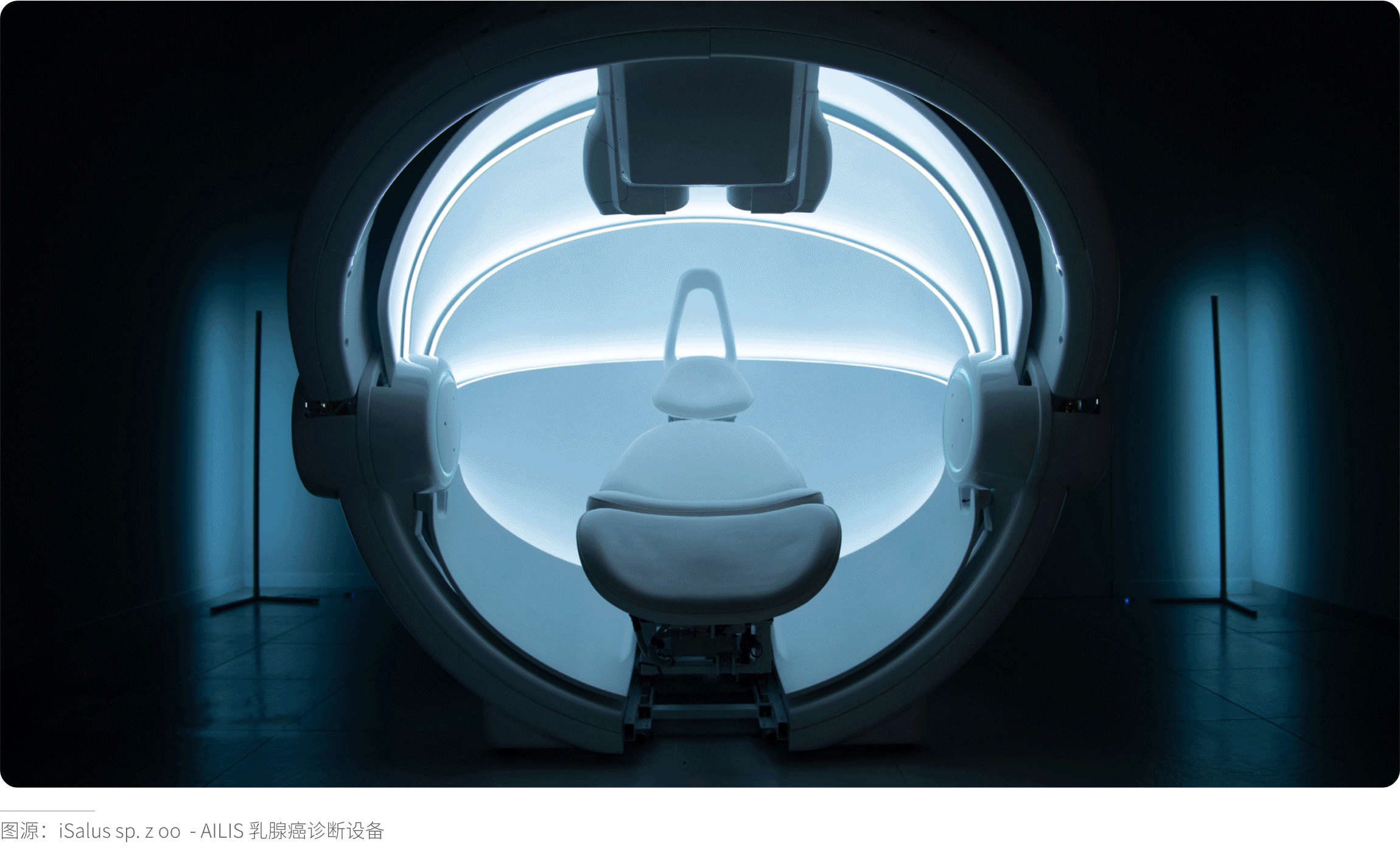

舒缓氛围：治疗设备内部采用暖黄色或柔和白色灯光，减少患者紧张感。部分设备还会在舱内设置星空投影或自然景观模拟，营造放松环境。
避免眩光：灯光设计避免直射患者眼睛，采用漫反射或间接照明方式，如在设备顶部或侧面设置隐藏式灯带，确保光线均匀柔和。
·美学与品牌识别：通过独特的灯光设计增强品牌辨识度，同时，指示灯作为产品外观的一部分，提升整体美感。
塑造品牌识别度： 独特的灯光色彩与动态效果，可以成为产品乃至品牌家族的视觉符号，增强产品的专业感和品牌辨识度。
细节处理：通过灯带的形状、纹理或动态效果，提升产品细节品质。如在灯带边缘添加柔和的圆角或渐变效果，使设备外观更精致。
（指示灯与灯效设计核心原则）
医疗产品的指示灯与灯效设计并非 “主观审美”，而是需遵循 “安全、合规、易用” 三大刚性原则，每一项设计都需匹配临床场景需求与行业标准：
·安全性原则：杜绝 “视觉误导”，降低认知负荷
安全性是医疗指示灯设计的第一准则，核心是 “让医护人员不看错、不忽略、不混淆”。
颜色编码统一化：
红色：紧急故障、危险状态、立即处理（如报警、设备异常）；
绿色：正常运行、安全状态、操作完成（如运行中、流程结束）；
黄色：预警、注意、待处理（如耗材不足、即将超时）；
蓝色 / 白色：提示、信息、非紧急状态（如待机、操作引导）；
亮度与环境适配：需考虑设备的使用场景调整亮度：
手术室（低照度环境）：指示灯亮度需控制在 50-100cd/㎡，避免强光直射影响手术视野；
病房（夜间）：设备待机灯亮度需低于 30cd/㎡，防止打扰患者睡眠；
急诊室（强光环境）：报警灯亮度需提升至 200-300cd/㎡，确保在强光下仍能清晰识别；
闪烁频率合理控制：紧急报警的闪烁频率建议为 1-2Hz（每秒 1-2 次），既足够醒目，又避免因频率过高导致医护视觉疲劳；非紧急提示的闪烁频率建议为 0.5Hz 以下，减少干扰。
·合规性原则：符合国际与国内双重标准
医疗产品需通过严苛的法规认证，指示灯设计需满足相关标准要求，避免因设计不合规导致产品无法上市。
国际标准：严格遵循IEC 60601-1-8（医用电气设备第 1-8 部分：通用要求并列标准：报警系统的测试和指南），该标准明确规定了医疗设备报警灯的颜色、亮度、闪烁模式等参数；
国内标准：符合GB 9706.1-2020（医用电气设备第 1 部分：基本安全和基本性能的通用要求），以及YY 0709-2009（医用电气设备第 1-8 部分：通用要求并列标准：报警系统的测试和指南），确保产品在国内市场合规；
特殊场景认证：如用于防爆环境（如 ICU 燃气消毒区）的设备，指示灯需符合防爆认证要求（如 Ex d IIB T4 Ga），避免因灯效发热引发安全风险。
·易用性原则：以“医护视角”优化设计，降低操作成本
指示灯的最终使用者是医护人员，设计需贴合其工作习惯，减少“认知与操作成本”。
1.位置可视化：指示灯需设置在医护人员的“自然视线范围内”，避免需弯腰或转头才能查看。例如：立式监护仪：指示灯应位于屏幕顶部，与医护站立时的视线平齐；便携式超声设备：指示灯应位于操作面板边缘，不遮挡按键与屏幕；
2.辨识度清晰化：避免“多灯密集排列” 导致混淆，可通过“位置分区”或“形状差异”区分功能。例如：将“运行灯”与“报警灯”分别设置在设备的左右两侧；用“圆形灯”表示状态，“方形灯”表示预警，通过形状强化区分；
3.冗余设计：对于关键功能，指示灯需与声音报警、屏幕提示形成“三重冗余”，即使医护未注意到灯效，也能通过声音或屏幕信息获取预警，避免单一故障导致信息缺失。
4.一致性：让用户养成“条件反射”，跨产品统一，同一品牌的不同的医疗设备，指示灯逻辑应保持一致。
灯效的颜色可有以下三种途径来实现：
1.采用RGB三色LED灯+透明（半透明）灯罩，通过软件控制调节出不同的颜色。
2.采用单色LED灯+透明（半透明）灯罩，显示出来的效果为LED本身发出光的颜色的效果。
3.采用白色LED灯+彩色半透灯罩，显示出来的效果为灯罩本身颜色的效果。
（经典的灯光设计案例分享）
医疗设备的灯光及灯效设计核心是 “功能优先、人文适配”，既要满足临床操作的精准性与安全性，又要通过光影缓解患者焦虑、辅助医护高效工作。此外，针对不同医疗产品的特点和用途，灯光的多样化形式可以灵活组合，从而创造出更加生动多彩的光影效果，接下来我们看看设计中经典的灯光设计案例有哪些：

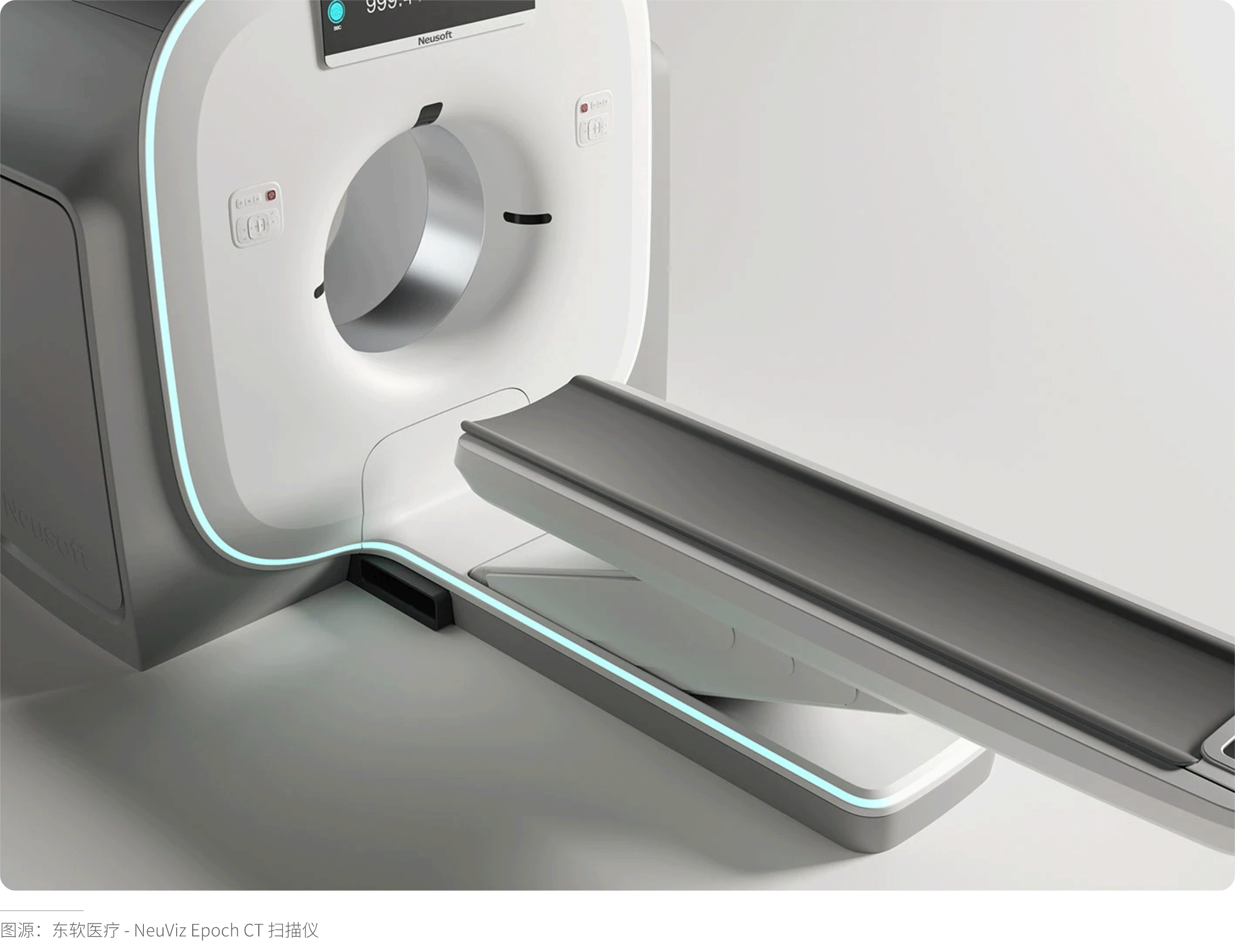

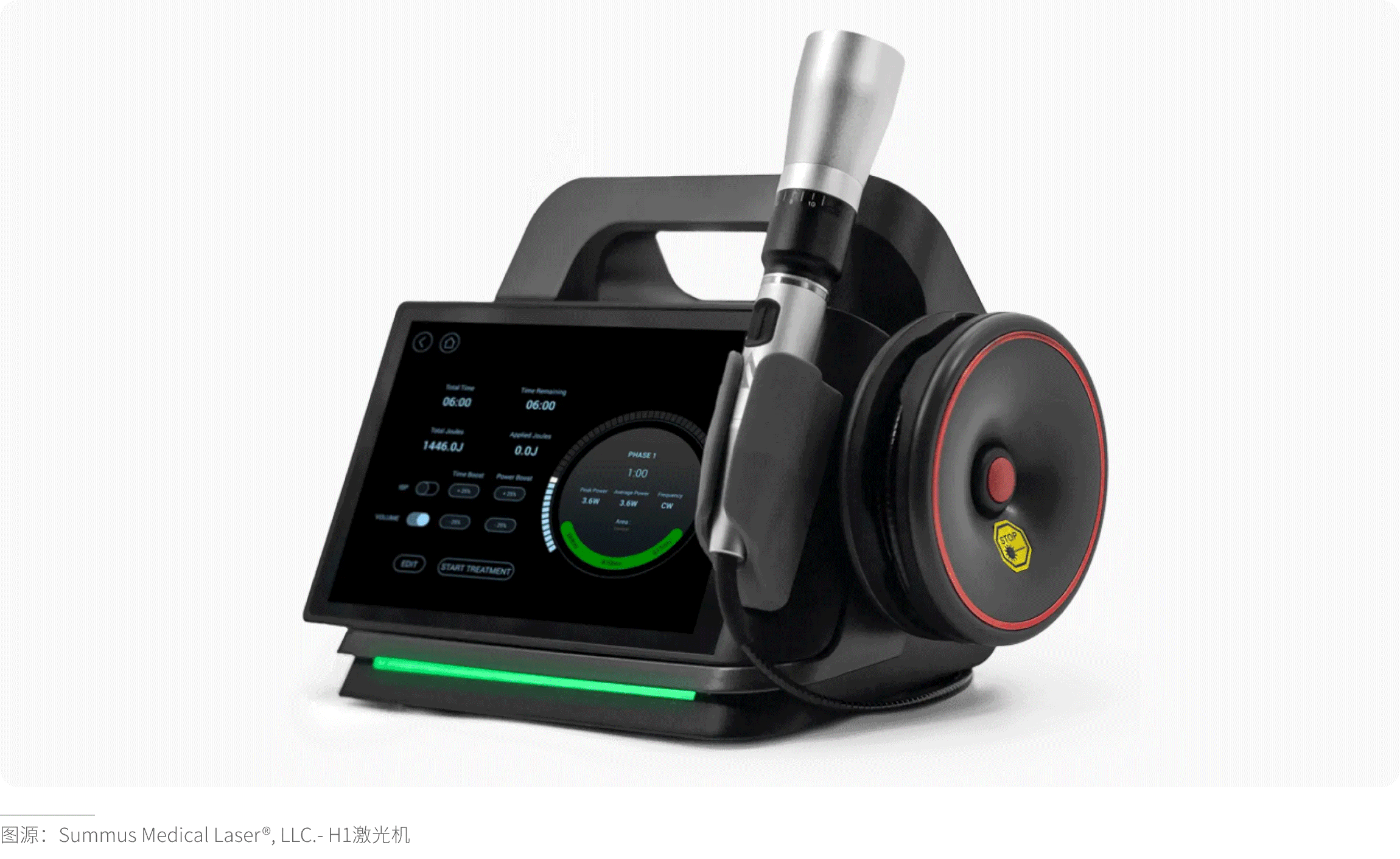

1. 边缘灯：勾勒安全与专注的边界
这种灯光形态为物品勾勒出梦幻的边缘，营造出一种神秘而优雅的氛围。它不仅在视觉上提升了产品的层次感，还能突出产品的轮廓，让人一眼就能被吸引。
边缘灯常用于高端生命体征监护仪或手术设备的外壳。它并非为了炫目，而是通过勾勒出设备柔和而清晰的轮廓，在昏暗的环境中明确设备的存在和边界，防止医护人员碰撞。同时，它也能界定无菌区与非无菌区，营造出一种专注、严谨且安全的氛围。

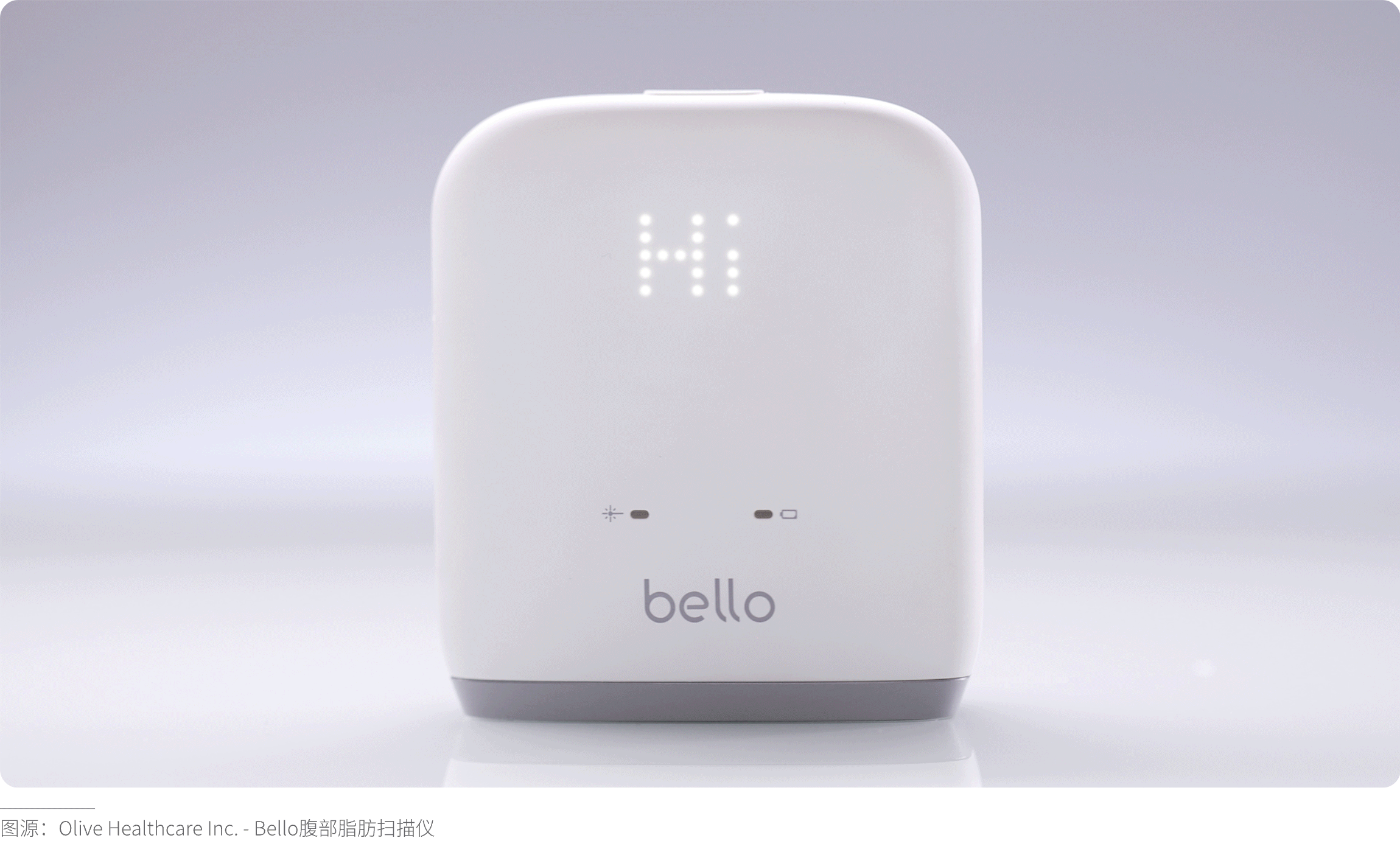

2.点阵灯:数据的可视化与状态提示
点阵灯像繁星点点，给人带来浪漫而梦幻的感觉。点阵显示技术由离散 LED 灯珠构成矩阵，通过亮灭 / 颜色变化营造动态效果，灵活呈现文字、图标及图形，适用于需展示坐标信息的产品。该技术为产品设计带来直观且富有创意的显示方案，满足多样化信息显示需求。
点阵灯在医疗设备上化身为信息的使者。例如，在血压监测仪的参数显示区域，直观地展示患者的血压状态。

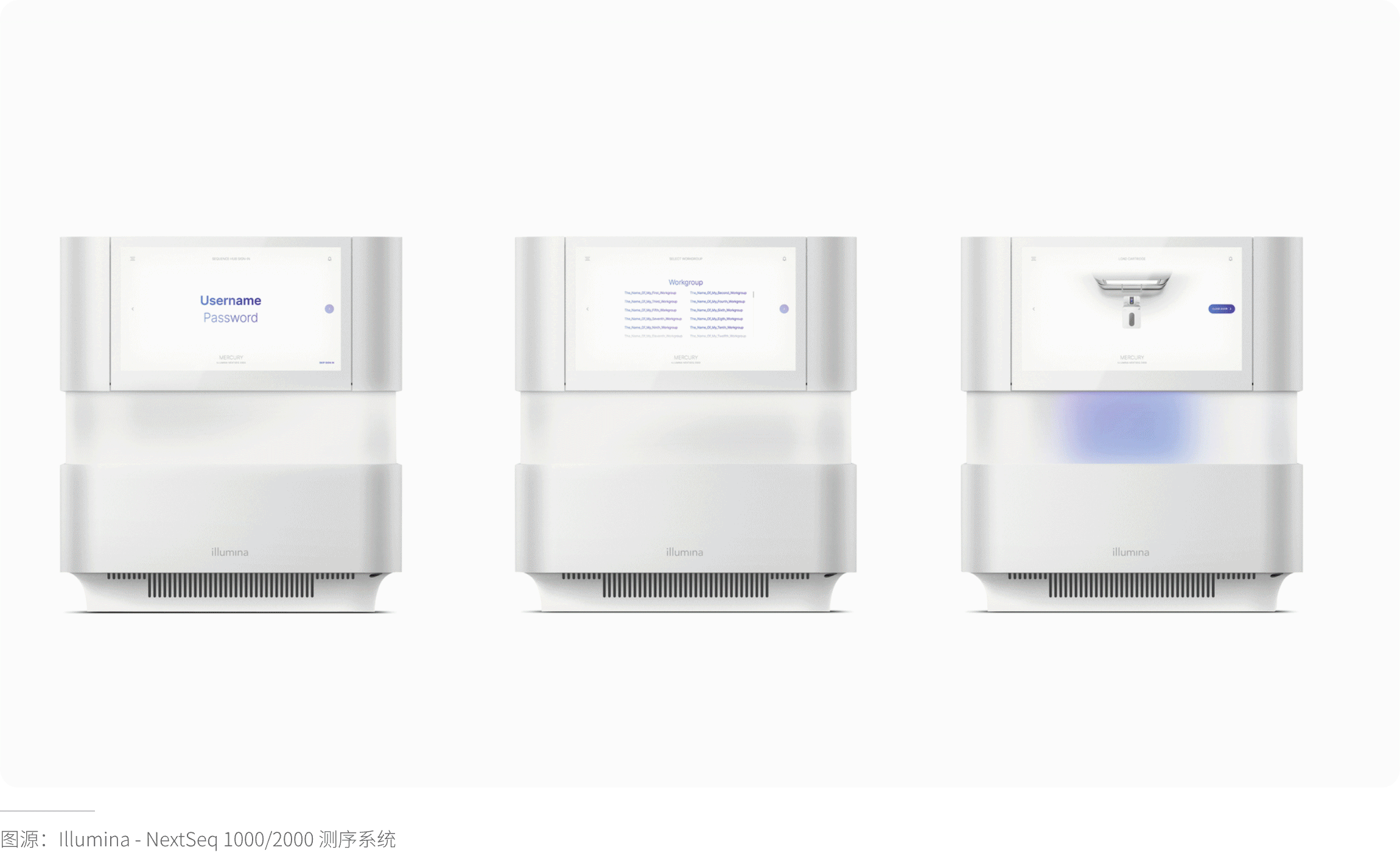

3. 渐消灯:环境适配与情绪安抚
这种灯光形态的色彩层次丰富，如同彩虹般渐变。它能够为产品带来一种渐变的美感，让人仿佛置身于童话世界，为产品增添一份梦幻感，通过 RGB 光源实现色彩渐变（如红→蓝、明→暗），营造流动感与情绪氛围。
针对需要缓解患者焦虑的设备，如磁共振MRI、CT等大型影像设备，渐消灯发挥了巨大作用。在扫描舱内部或患者可视的区域内，设计一道柔和缓慢呼吸的渐消灯光，其色彩通常采用 calming blue（镇静蓝）或 soft green（柔和绿）。这种模拟呼吸韵律的光效，能够有效引导患者进行深呼吸，分散其注意力，极大地缓解在密闭空间内的紧张和恐惧感。

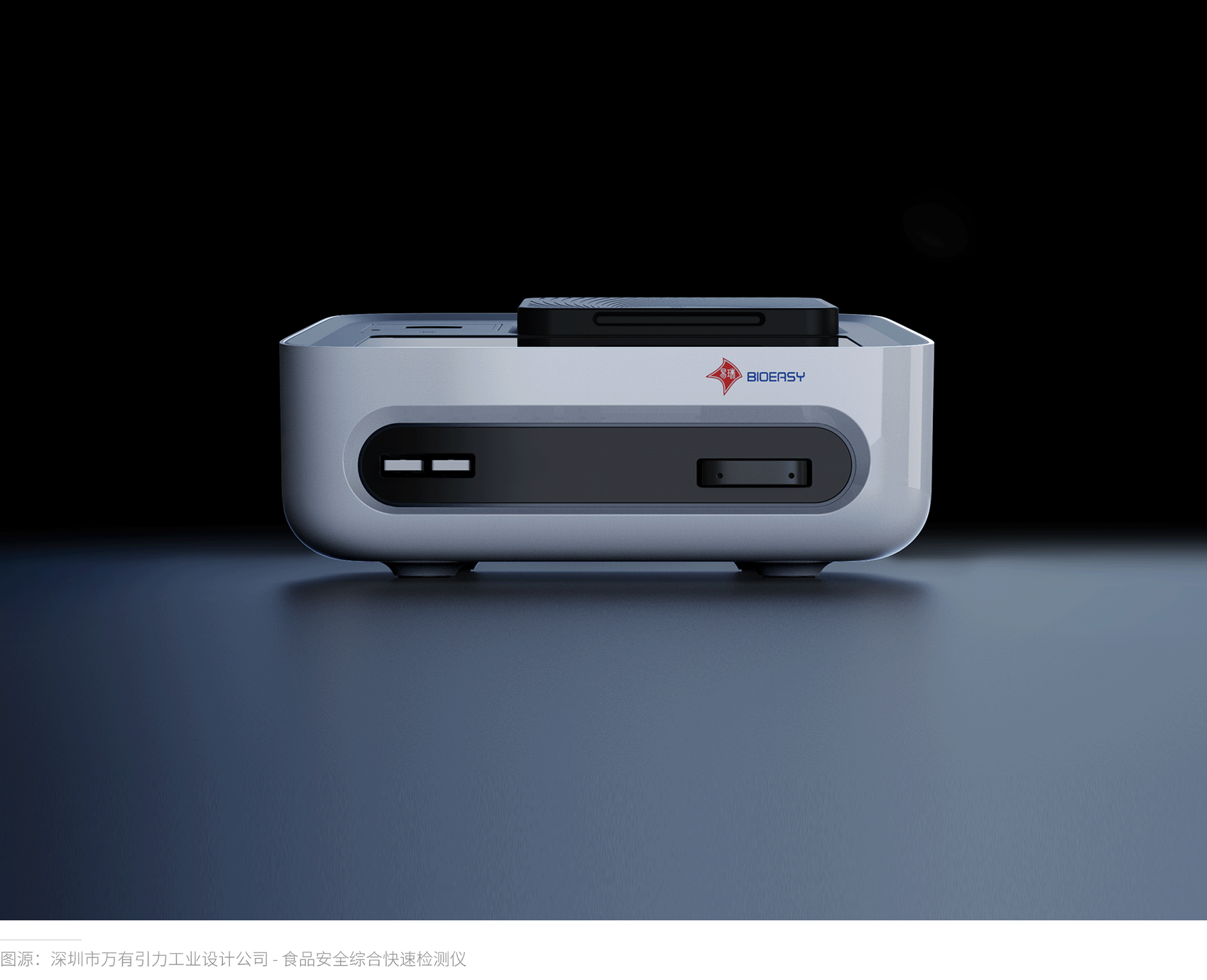

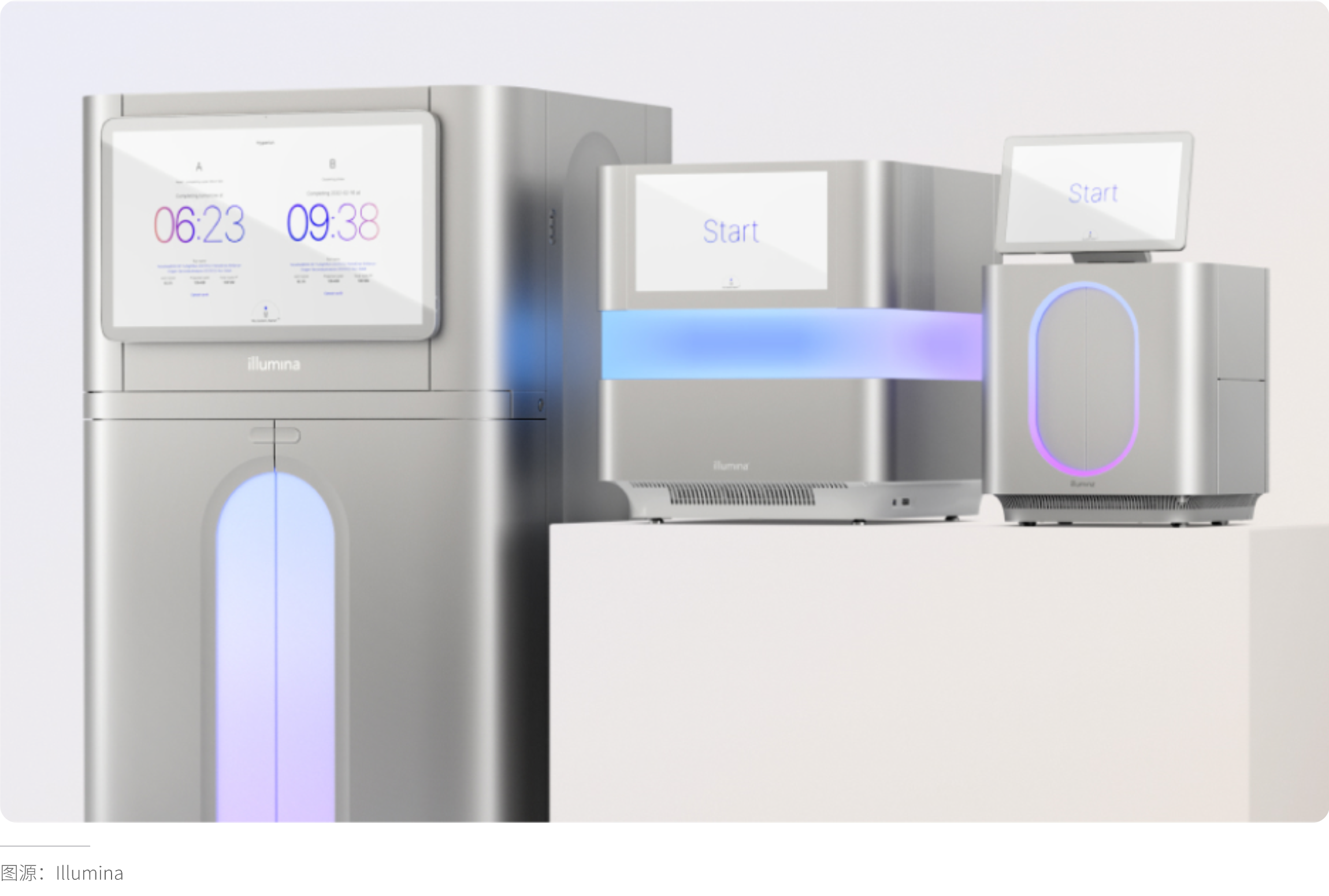

4. 跑道圆灯：动态指引与流程提示
跑道圆灯通常呈椭圆形或跑道形，结合了圆形的柔和与曲线美以及直线的简洁与力量感，具有流畅的线条和一定的方向性。跑道圆灯的灯光效果相对较为集中和稳定，通常是持续发光，以突出其形状和位置，为产品提供明确的视觉标识。

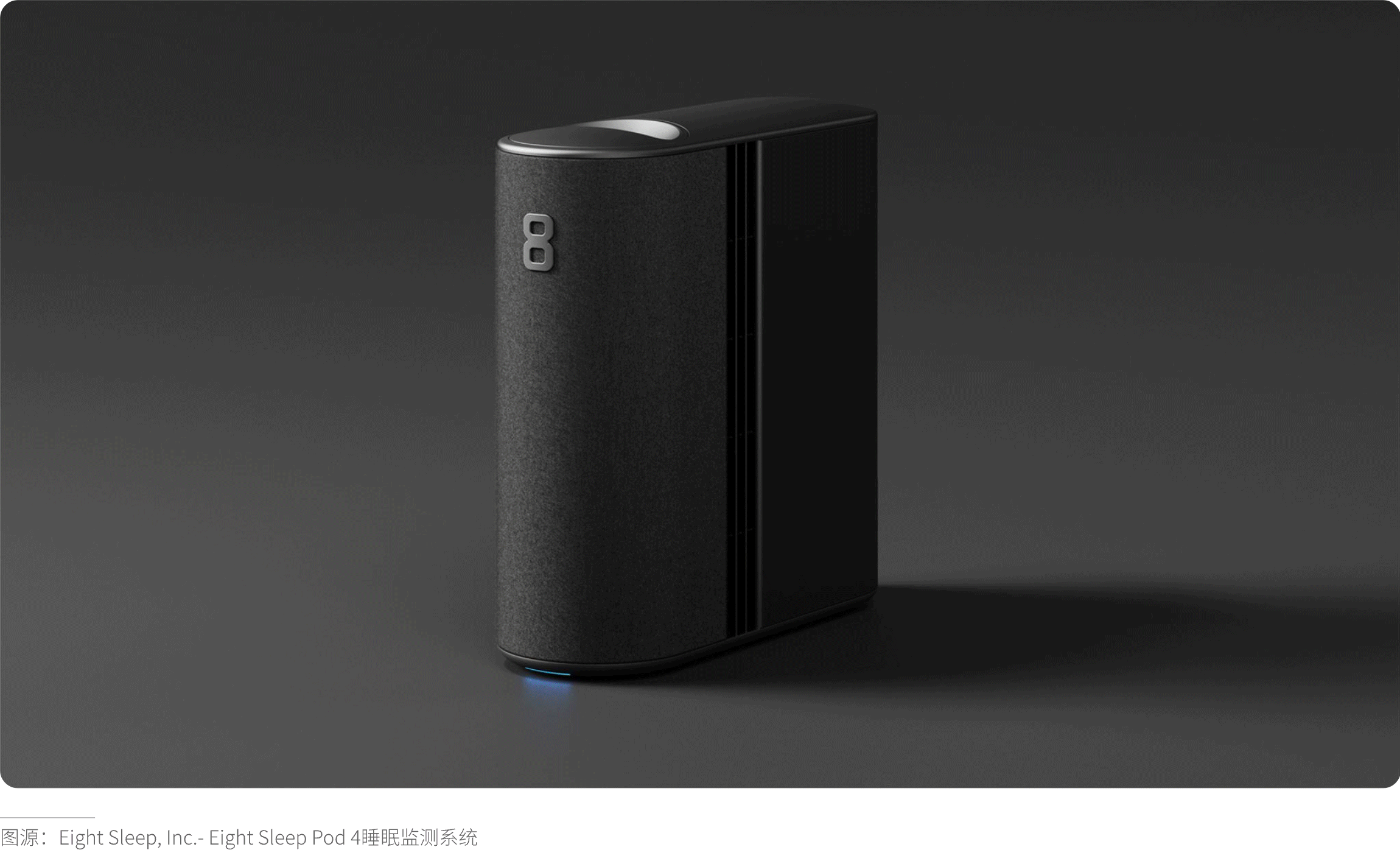

5. 隐藏灯：隐蔽照明与无扰监测
隐藏灯是一种低调而奢华的存在。它巧妙地隐藏在产品中，通过微妙的光影变化，为产品营造出一种神秘而高雅的氛围。
隐藏灯的设计哲学在医疗领域得到了极致体现。在医疗产品的下方/边缘，嵌入柔和的隐藏灯，作为夜间巡视灯。它既能为用户提供足够的脚下照明，又不会直射患者眼睛，影响其睡眠。这种“见光不见灯”的设计，体现了对用户无微不至的关怀，营造出宁静、安详的休养环境。
6.竖条灯：功能切换与模式提示
垂直 / 竖直排列的条形光源，传递简洁、专业感，简约而不失美感。它可以为产品带来一种秩序感，让人感受到产品的精致和品质。通常放置在设备的边缘、侧面、或作为物理结构的自然分割线。细长的灯条显得精致、科技感强；较宽的灯条则更加醒目；比例需要与产品尺寸协调。
（结语）
在方寸光影之间，蕴含的是我们对医疗场景的深刻洞察，对安全规范的严谨遵循，以及对人性需求的细腻关怀。一个成功的指示灯与灯效设计，能让复杂的医疗设备变得可感知、易沟通、有温度。
作为专注医疗产品工业设计的团队，万有引力设计始终以“临床需求”为核心，以“合规标准”为底线，将每一处灯效细节都置于“安全与易用”的框架下打磨。我们相信：好的医疗产品设计，无需华丽的外表，却必须有“懂临床、护安全”的细节。
欢迎关注点赞，我们下期再见！
