产品细节设计典范——转轴设计
在工业设计中，转轴堪称赋予产品 “灵动关节” 的核心机械结构，通过不同维度的科学分类，不仅能精准解码产品的多元功能与长效耐用性，更是深度影响用户交互体验的关键要素。尤其是在便携式电子设备、医疗器械、家具设计以及各种需要灵活开合结构的领域，转轴设计为产品提供了独特的物理特性，使产品在众多竞品中脱颖而出。这种差异化有助于品牌建立独特的市场定位，吸引特定的消费者群体。甚至，随着技术的不断进步和市场需求的增加，转轴设计在市场中的作用和意义也将不断深化。
本期提纲：
·核心功能与基本要求
·常见转轴类型与工作原理
·转轴设计方案分享
（核心功能与基本要求）
产品转轴结构设计远非简单的“一根轴加两个孔”。它是一个涉及机械原理、材料科学、力学计算、精密制造、人机工程学、可靠性和成本的综合性工程问题。成功的设计需要在满足所有功能和性能要求的同时，平衡好紧凑性、耐用性、手感、成本和可制造性。
1.精准定位与稳定性： 提供清晰的扭矩反馈和强大的保持力，确保设备在任意角度都能稳定悬停，不发生漂移或沉降，保障医疗操作的精确与安全。
2.平滑顺滑的操作感： 医生的操作体验直接关系到工作效率和疲劳度。一个阻尼感恰到好处的转轴，能带来顺滑、无声、无需费力的操控体验，这不仅提升了产品的高级感，更体现了对医护人员的体贴。
3.长寿命与高可靠性： 医疗器械通常需要承受每天上百次甚至更多次的反复开合与调节。转轴必须经过严格的疲劳测试，确保在预期的使用次数（开合循环）内，性能不出现显著衰减（如松动、晃动、阻尼失效、断裂）。
4.安全与无菌性： 转轴的设计必须避免尖锐棱角、难以清洁的死角和缝隙，以防止细菌滋生并便于消毒。同时，其结构应绝对可靠，防止任何因部件断裂或松动而导致的安全事故。
5.空间整合与美学： 在紧凑的医疗设备中，转轴需要以高度集成的方式嵌入整体设计，做到结构紧凑、外观简洁，与产品造型语言融为一体，成为提升产品整体美感的加分项。
（常见转轴类型与工作原理）
摩擦式转轴原理: 依靠两个或多个摩擦片之间的压力产生摩擦力来提供扭矩和保持力。
优点: 结构简单、成本低、可实现无级调节、轻薄紧凑。
缺点: 扭矩易受磨损、温度和润滑影响，可能产生波动，长期使用后扭矩可能衰减。
齿轮式转轴原理: 通过一对或多对齿轮的啮合来传递运动和扭矩。
优点: 承载能力极强、定位精准稳定、抗磨损性强、寿命长、扭矩一致性高。
缺点: 结构复杂，成本较高，可能产生齿轮啮合噪音。
凸轮弹簧式转轴原理: 利用凸轮曲线和弹簧的配合。凸轮的特殊轮廓可以在特定位置（如完全打开或关闭时）提供不同的扭矩，甚至实现“自锁”或“自动弹开”效果。
优点: 可以实现非线性的扭矩变化，提供清晰的“开”与“合”的段落感和手感反馈，锁止可靠，成本适中。
缺点: 设计、加工和调试复杂。
扭力转轴原理: 利用金属杆（棒）的扭转变形来提供扭矩。
优点: 结构紧凑，扭矩稳定，无磨损件，寿命极长。
缺点: 角度有限（通常小于360°），设计和材料要求高。
设计流程简述
1.需求定义: 明确扭矩范围、运动角度、空间尺寸、寿命、成本目标。
2.概念设计: 选择转轴类型（摩擦、齿轮等），进行初步的机构布局和运动仿真。
3.详细设计 & 工程分析:
·3D建模: 创建所有零件的精确模型。
·运动学/动力学仿真: 分析运动轨迹、速度、加速度和受力情况。
·有限元分析 (FEA): 分析关键部件的应力、疲劳寿命，确保结构强度。
·公差分析: 确保在制造公差范围内，装配后仍能正常工作。
4.原型制作与测试: 通过3D打印、CNC加工或模具打样制作原型，进行大量的物理测试（寿命测试、高低温测试、跌落测试等），并根据测试结果迭代设计。
5.量产与质量控制: 开模具，制定严格的质检标准，控制量产的一致性。
（转轴设计方案分享）

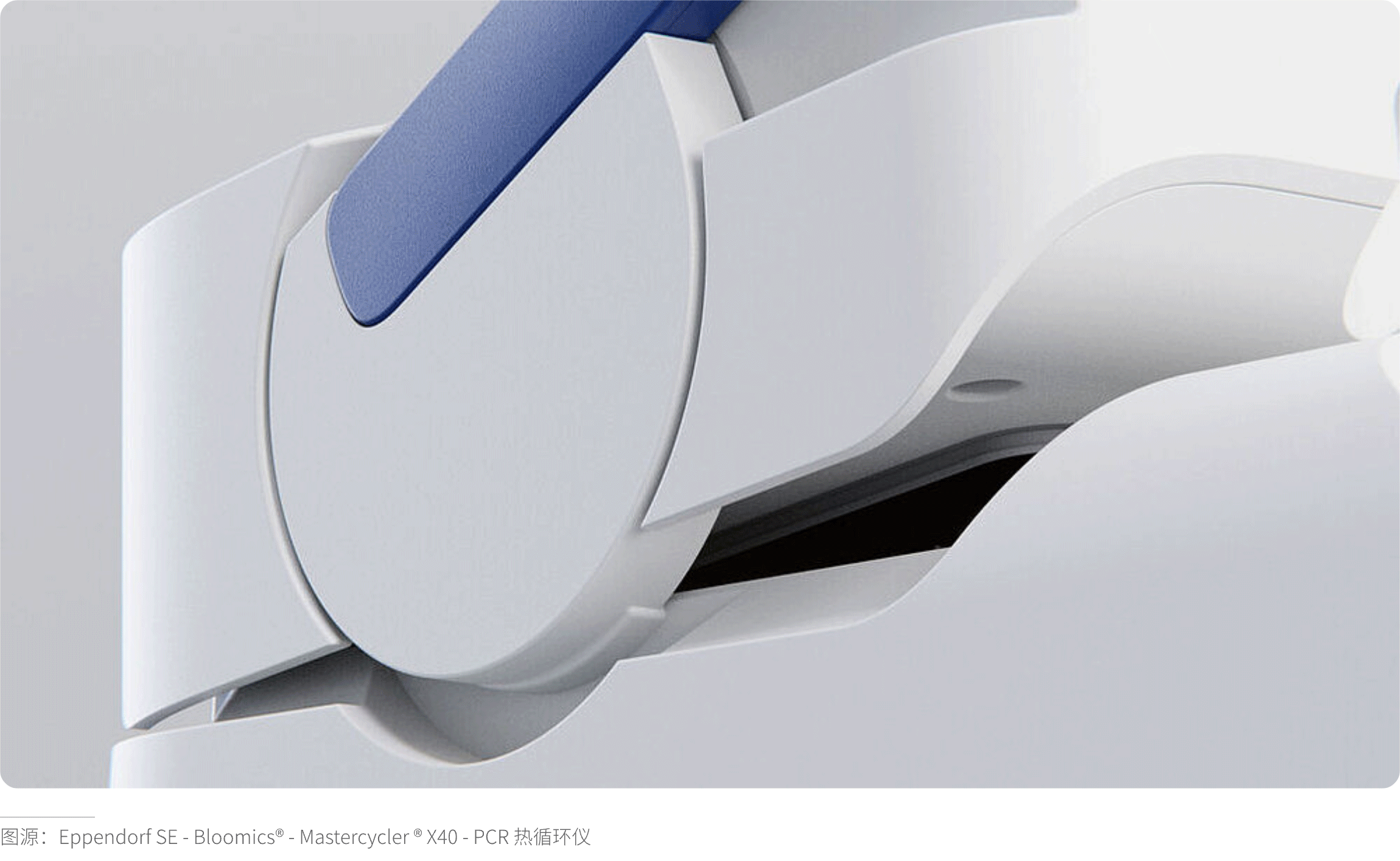

1. 包裹轴
设计特点：包裹轴是将传统的、外露的转轴结构隐藏、包裹或整合到产品的外壳或主体造型内部的设计方法。在医疗器械中，这种设计常见于一些对外观要求较高且需要保护转轴免受污染或碰撞的产品。
优势体现：包裹轴能够提升产品的整体美观度，消除不必要的视觉元素，使产品看起来更加精致、一体化。同时，它可以减少转轴受到外界因素的干扰，延长转轴的使用寿命。此外，包裹轴还可以在一定程度上增强产品的结构强度，通过与周围结构部件的协同作用，提高产品整体的稳定性。

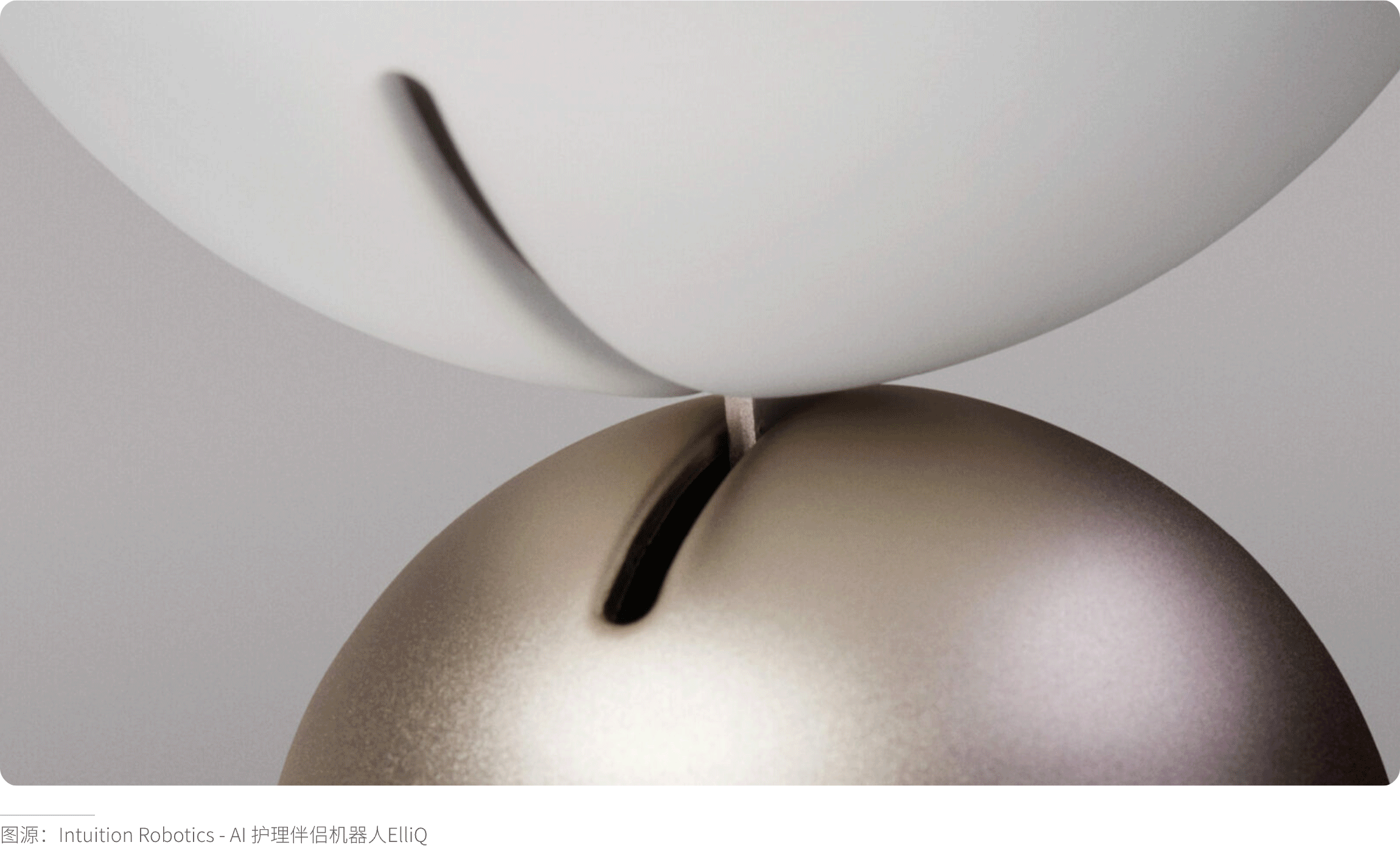

2.球形轴
设计特点：球形轴以其独特的球形结构为核心，允许连接部件在多个方向上进行灵活的角度调整。它不像传统铰链只能在一个平面上旋转，而是允许连接杆在一个球面范围内自由摆动和旋转。通常提供两个旋转自由度（俯仰和偏航）。在医疗器械领域，球形轴常用于需要全方位调节的设备，如一些手术照明器械和康复训练设备。
优势体现：球形轴赋予了医疗器械极高的灵活性，能够满足复杂多变的使用场景需求。其多角度调节功能可以让医护人员更加精准地操作设备，提高治疗和诊断的准确性。而且，球形轴的设计相对紧凑，占用空间较小，这对于一些对空间要求较高的医疗器械，具有很大的优势，既能实现灵活调节，又不会使产品体积过大，影响便携性。

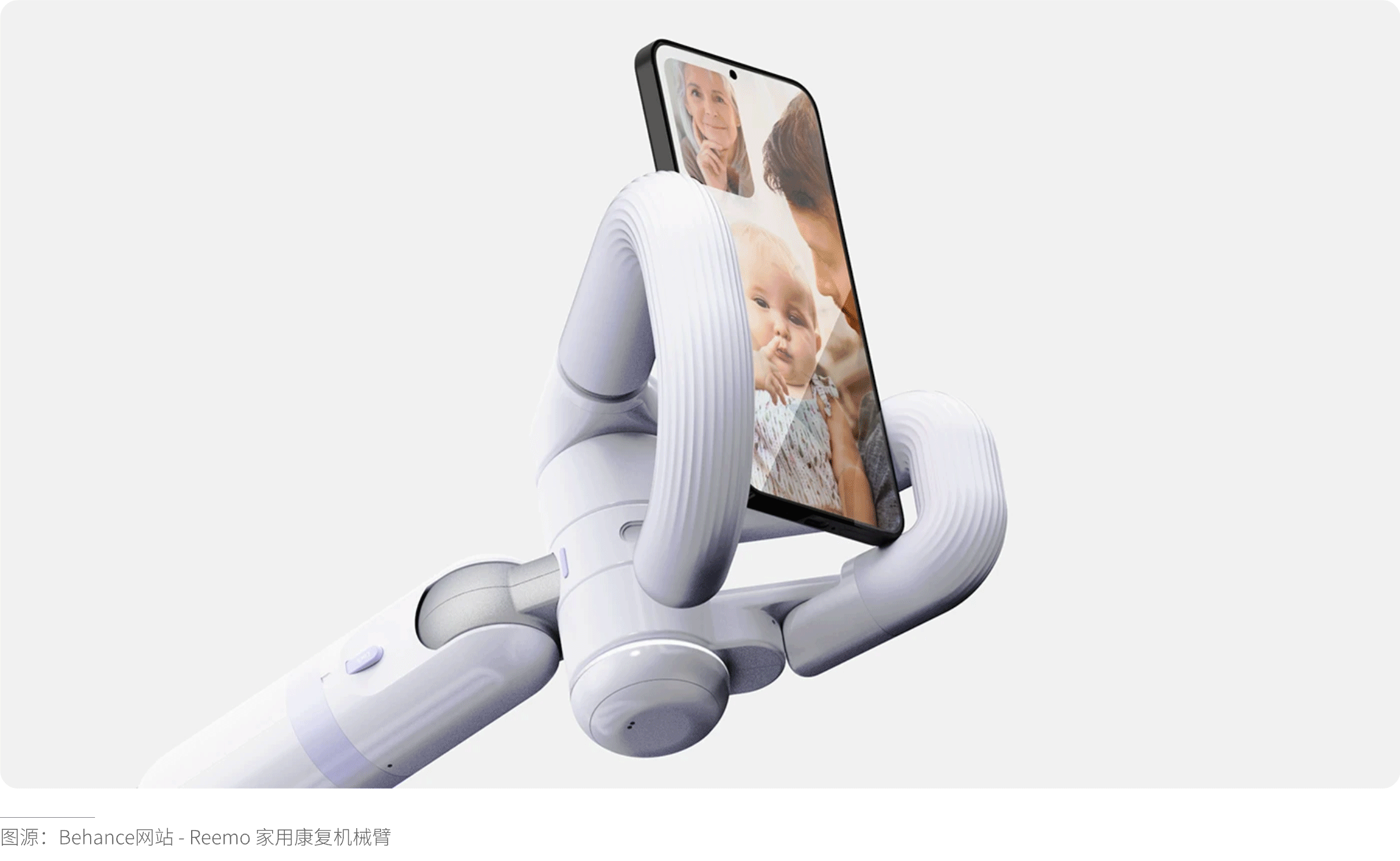

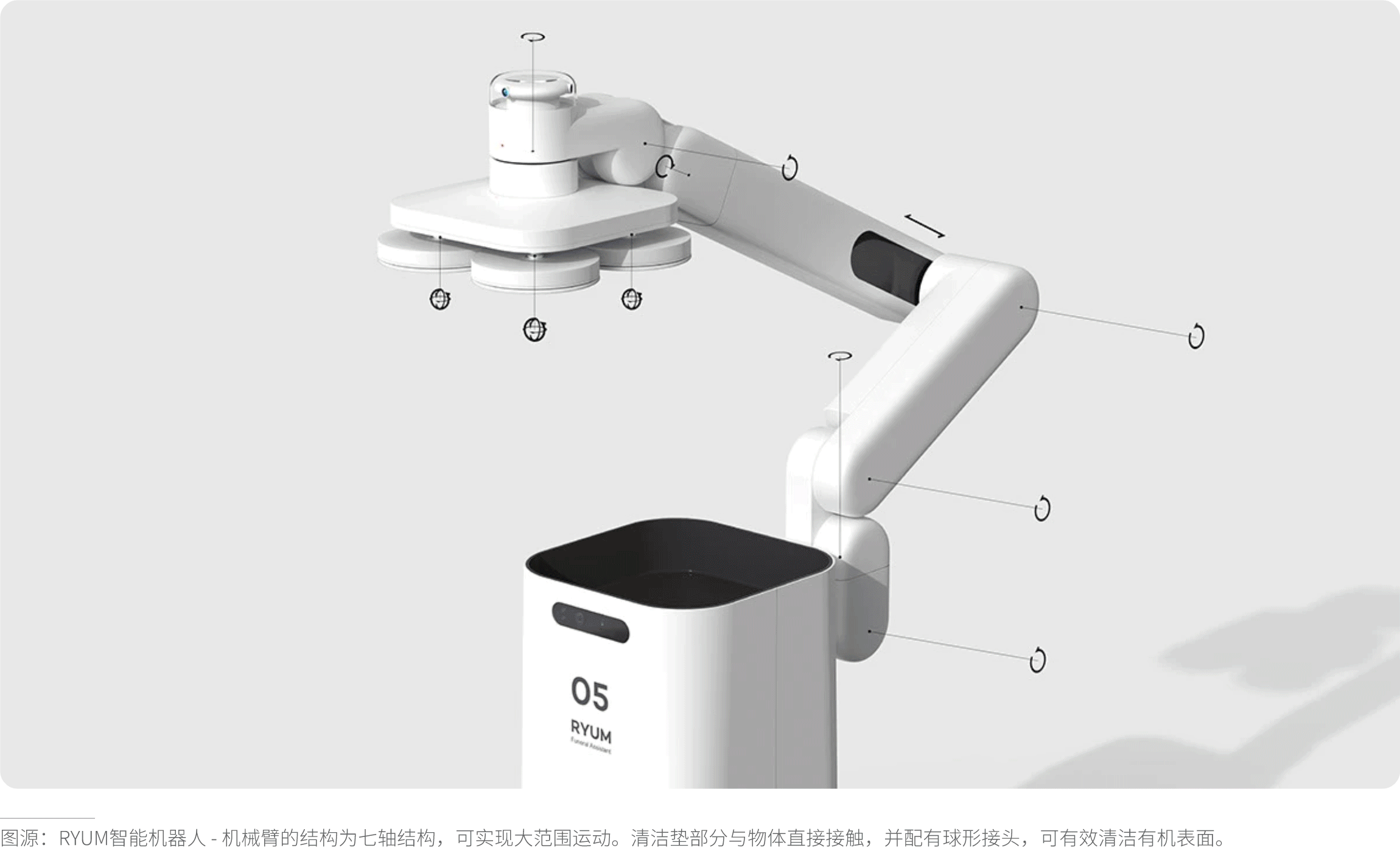

3. 多段轴
设计特点：多段轴由多个独立的轴段组成，每个轴段可以单独进行调节和控制。这种设计常见于需要实现复杂角度变换或多位置调节的医疗器械，如多功能病床和可折叠的康复训练器械。
优势体现：多段轴为医疗器械提供了丰富的调节选项，极大地提高了产品的适用性。不同的患者具有不同的身体状况和需求，多段轴设计可以满足个性化的使用要求。同时，多段轴的独立调节功能可以使设备在不同部位实现不同程度的运动，从而更好地模拟人体的自然动作和姿势，在康复训练器械中，这有助于提高康复治疗的效果。此外，多段轴设计还可以增强产品的稳定性，通过合理分配各个轴段的受力，使设备在各种调节状态下都能保持平稳。

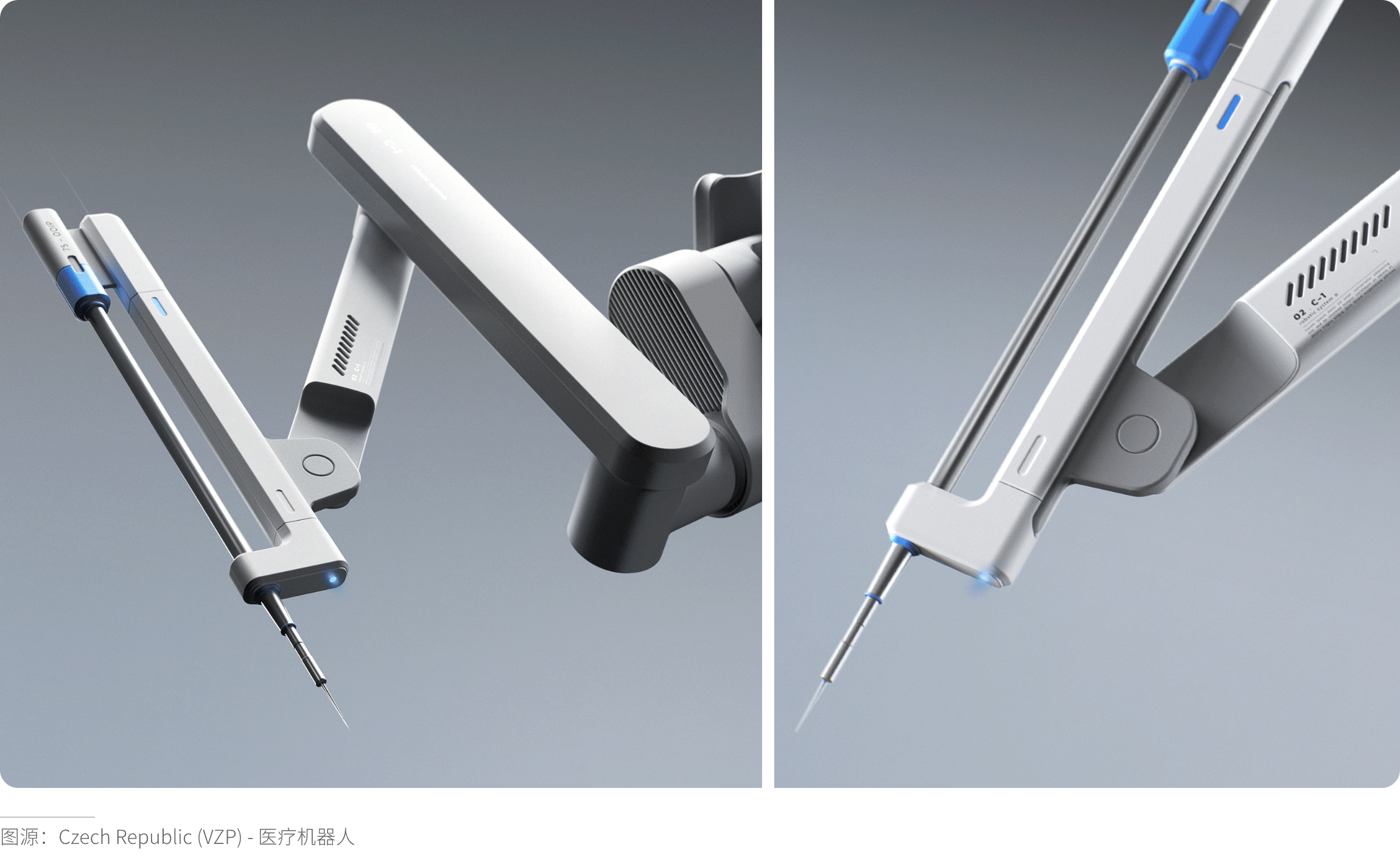

4. 限位轴
设计特点：限位轴通过特定的结构设计，精确限制转轴的旋转范围，确保设备在预定的轨迹和角度内运行。在医疗器械中，限位轴广泛应用于对安全性和操作精度要求极高的设备，如手术器械的关节部位和一些医疗检测设备的旋转部件。
优势体现：限位轴的主要优势在于保障医疗器械的使用安全。在医疗操作中，任何微小的失误都可能导致严重的后果，限位轴能够有效地避免因转轴过度旋转或错位而引发的安全事故。同时，它还可以提高设备的操作精度，使医护人员能够更加准确地控制器械的运动，提高手术和检测的成功率。此外，限位轴通过限制轴的受力范围，有助于减少轴和轴承的磨损，延长设备的使用寿命，降低医疗设备的维护成本。
5. 同心轴
设计特点：同心轴是指多个轴围绕同一轴心线进行布置，通常用于需要实现平稳旋转和精确传动的医疗器械。在一些高精度的医疗影像设备，如 CT 机和 MRI 机的旋转部件中，同心轴设计起着关键作用。这些设备的旋转部分需要极高的稳定性和精度，以确保获取清晰、准确的影像数据。
优势体现：同心轴能够确保设备各部件之间的相对位置固定，有效减少振动和摩擦。在医疗影像设备中，稳定的旋转可以避免图像出现模糊、扭曲等问题，提高诊断的准确性。同时，同心轴的设计可以提高设备的整体可靠性，减少因部件松动或错位而导致的故障发生概率。由于减少了摩擦，设备的能源消耗也相应降低，符合节能环保的要求。此外，同心轴的紧凑结构设计有助于优化产品的空间布局，在有限的空间内实现复杂的功能。

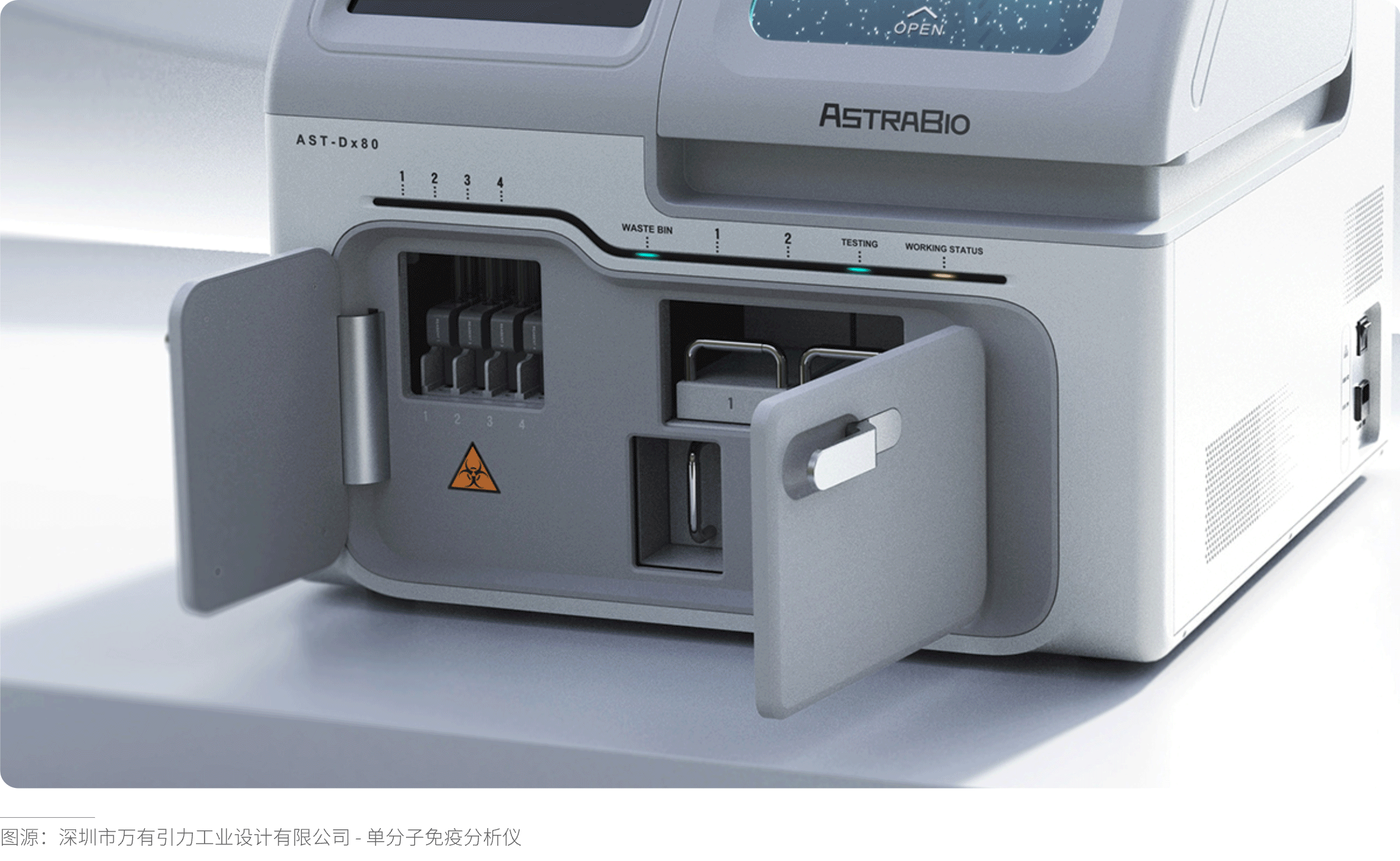

6.合页轴
设计特点：合页轴通常由两片页板和一个轴组成，结构简单且稳固，主要用于实现产品的开合功能。在医疗器械中，合页轴广泛应用于一些小型的便携式设备、可折叠的医疗器械。
优势体现：合页轴设计具有操作简单、开合顺畅的优点。它能够为医疗器械提供可靠的开合功能，满足日常使用和紧急情况下的快速操作需求。合页轴的结构相对简单，制造成本较低，适合大规模生产。同时，其稳定性和耐用性也较高，能够承受频繁的开合操作，在医疗器械的使用寿命周期内保持良好的性能。此外，合页轴的设计可以使产品在关闭状态下保持紧密的密封，对于一些需要防潮、防尘的医疗器械，合页轴的这种特性能够有效保护内部物品的质量和安全性。比如万有引力设计的单分子免疫分析仪正是运用了这个转轴。
不同的转轴形式各有其优缺点和适用领域。在产品设计中，需要根据具体需求选择适合的转轴形式，同时考虑制造、维护成本以及精度控制等因素。随着科技的进步，未来可能会出现更多创新的转轴形式，为产品设计开辟更广阔的可能性。
（结语）
转轴设计是产品设计中“小零件，大学问”的典型代表。它已经从实现简单功能的机械零件，演变为提升产品差异化竞争力、用户体验和高端品质感的核心部件。尤其是在折叠设备等新兴领域，转轴设计能力直接代表了品牌的核心技术实力。万有引力设计认为成功的转轴设计，必然是机械工程、工业设计与先进制造工艺完美结合的产物。
